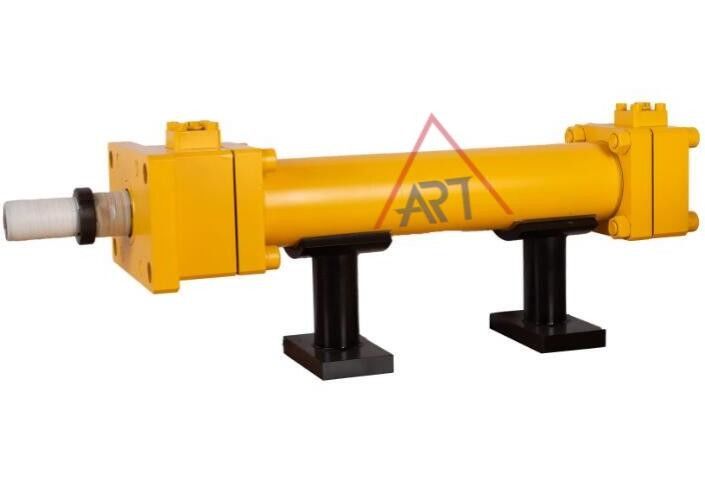

चार रॉड डिज़ाइन बहुमुखी प्रतिभा इंजीनियरिंग हाइड्रोलिक सिलेंडर उच्चतम कार्य दबाव 160 Kgf/Cm²

विशेषता
1).ISO-6020/2 विशिष्टताओं का अनुपालन।
2).उच्चतम कार्यशील दबाव 160 kgf/cm² है
3).चार-रॉड डिज़ाइन, बहुमुखी प्रतिभा।आसान रखरखाव, मशीनिंग सटीकता का सख्त नियंत्रण और कम घर्षण और उच्च जीवन।
4).बाहरी आयाम संयुक्त राज्य अमेरिका में पार्कर कंपनी के एचएमआई उत्पादों के साथ संगत हैं।
5).ग्राहकों के चयन के लिए विभिन्न प्रकार के इंस्टॉलेशन प्रकार।
6).इंजीनियरिंग उपकरण, जैसे स्टील, धातु विज्ञान, जहाज और अन्य मशीनरी में उपयोग किया जा सकता है।
7).पैकर में तेल सिलेंडर के साथ संगत।

इंस्टालेशन

प्रतीक	नाम	चित्रकला	प्रतीक	नाम	चित्रकला
एसडी	बुनियादी		टीसी	इंटरमीडिएट ट्रूनियन
एफए	रॉड निकला हुआ किनारा		प्रादेशिक सेना	हेड ट्रूनियन
अमेरिकन प्लान	सिर निकला हुआ किनारा		सीए	कुंडा
ला	पैर		सीबी	दोहरी कुंडली
LB	अंत कोण

हाइड्रोलिक सिलेंडर का समायोजन और परीक्षण

सबसे पहले, सिलेंडर के अंदर काम करने के दबाव को लगभग (0.5-1) एमपीए तक कम करें।फिर, पिस्टन रॉड को प्रत्यागामी गति दें और निकास के लिए निकास प्लग खोलें।

खोलने की विधि इस प्रकार है:

जब पिस्टन अपने स्ट्रोक के अंत तक पहुंचता है, तो दबाव बढ़ने पर निकास प्लग खोलें, और रिटर्न शुरू होने से पहले इसे तुरंत बंद कर दें।निकास प्रक्रिया के दौरान, आप फुसफुसाहट की आवाज सुन सकते हैं, जिसके बाद सफेद और गंदे झागदार तेल का स्राव हो सकता है।जब हवा पूरी तरह से निकल जाएगी, तो छिड़का हुआ तेल साफ हो जाएगा।निकास पूर्णता का अंदाजा नग्न आंखों से लगाया जा सकता है।

यदि हाइड्रोलिक सिलेंडर एक समायोज्य बफरिंग डिवाइस से सुसज्जित है, और पिस्टन गति में है, तो पहले थ्रॉटल वाल्व को कम प्रवाह दर वाली स्थिति में सेट करें, और फिर आवश्यकताएं पूरी होने तक धीरे-धीरे थ्रॉटल पोर्ट के आकार को समायोजित करें।

उपरोक्त समायोजन कार्यों को करने के अलावा, दुर्घटनाओं को रोकने के लिए, विभिन्न सीलिंग घटकों में तेल रिसाव की जांच करना और कनेक्टिंग भागों के बोल्ट ढीले हैं या नहीं, इसकी जांच करना आवश्यक है।

हाइड्रोलिक सिलेंडर के उपयोग के आधार पर, नियमित निरीक्षण समय निर्धारित करें और निरीक्षण रिकॉर्ड बनाए रखें।

1. निकास उपकरण का समायोजन:

2. बफ़रिंग डिवाइस का समायोजन:

3. हाइड्रोलिक सिलेंडर के विभिन्न भागों का निरीक्षण:

4. नियमित निरीक्षण:

संरेखण चरण:

1. रिंच द्वारा 1/4 सर्कल के साथ लॉक नट को वामावर्त दिशा में घुमाएं।

2. हेक्स का उपयोग करना।संरेखण पेंच बी को समायोजित करने के लिए रिंच:

1)घड़ी की दिशा में, रॉड की गति धीमी हो जाएगी

2) वामावर्त दिशा में, रॉड की गति बढ़ जाएगी।

3. संरेखण के बाद, हेक्स का उपयोग करें।संरेखण स्क्रूबी को ठीक करने के लिए रिर्च करें, और फिर संभव को रोकने के लिए कुशन नट सी को कस लें

कुशन सील से रिसाव डी

4.लॉक नट को कस लें A

पोर्ट और कुशन की स्थिति

एसडी प्रकार	एलए प्रकार
मानक=ए:इनपुट पोर्ट बी:कुशन स्थिति डी:वाल्व स्थिति की जांच करें

उदाहरण: पद HCA70-LA-C-100X200-BBA के लिए ऑर्डर फॉर्म

इनपुट पोर्ट=बी स्थिति

तकिया=एक स्थिति

कुशन की लंबाई

	बोर(मिमी)	एल	एल
	32--63	20	10
	80--160	25	15
	180-224	30	27
	250	35	32

• क्या लोडिंग के साथ सिलेंडर की गति 500 ​​मिमी/सेकंड से ऊपर है,
• यदि गतिमान गति 750 मिमी/सेकंड से अधिक है, तो बाहरी कम करने वाली गति वाल्व का उपयोग किया जाना चाहिए

आवेदन पत्रन केवल उत्पादन यांत्रिक मशीन टूल्स और धातु प्रसंस्करण उपकरण के लिए, बल्कि स्टील, परमाणु ऊर्जा संयंत्र नियंत्रण, यात्री लिफ्ट आदि के एक्चुएटर्स में भी व्यापक रूप से उपयोग किया जा सकता है।


ऑर्डर करते समय आवश्यक सामग्री निर्दिष्ट करना

(1)एन:एनबीआर

(2)वी:एफ≤200℃
