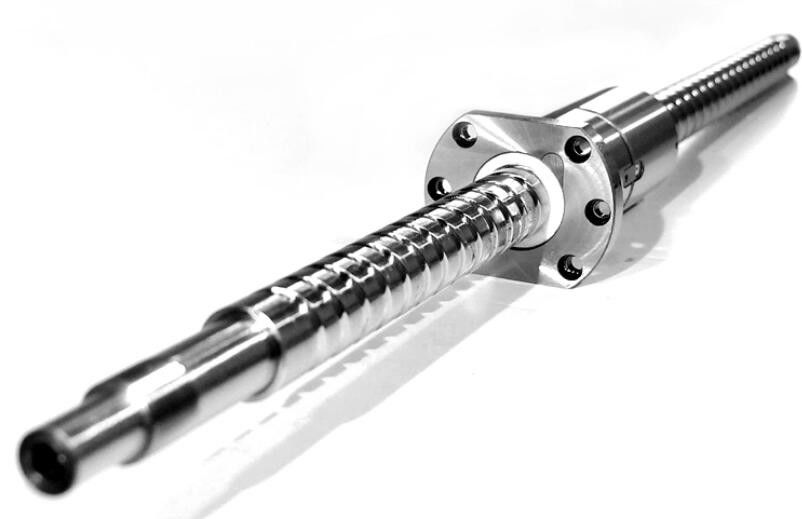

बॉल स्क्रू उपकरण और सटीक मशीनरी दोनों में आमतौर पर इस्तेमाल किया जाने वाला ट्रांसमिशन घटक है।इसका मुख्य कार्य घूर्णी गति को रैखिक गति या टॉर्क को अक्षीय दोहराया बल में परिवर्तित करना है, जबकि इसमें उच्च परिशुद्धता, उत्क्रमणीयता और दक्षता की विशेषताएं भी हैं।अपने छोटे घर्षण प्रतिरोध के कारण, बॉल स्क्रू का व्यापक रूप से विभिन्न औद्योगिक उपकरणों और सटीक उपकरणों में उपयोग किया जाता है।
समकालीन यांत्रिक उपकरणों में बियरिंग्स एक महत्वपूर्ण घटक हैं।इसका मुख्य कार्य यांत्रिक घूर्णन शरीर का समर्थन करना, इसके आंदोलन के दौरान घर्षण गुणांक को कम करना और इसकी घूर्णन सटीकता सुनिश्चित करना है।बॉल स्क्रू आमतौर पर 60° के संपर्क कोण के साथ स्क्रू के लिए एक विशेष समर्थन बीयरिंग से सुसज्जित होता है।इस बियरिंग में बड़ी असर क्षमता, कम गति और उच्च सटीकता है।आम तौर पर, स्थापना के दौरान बीयरिंगों को जोड़ने की आवश्यकता होती है।मशीन टूल के उपयोग के आधार पर विशिष्ट युग्मन विधि निर्धारित की जानी चाहिए, और बॉल स्क्रू के दोनों सिरों को बीयरिंग और बीयरिंग सीटों के माध्यम से जोड़ा जाता है, और फिर बीयरिंग सीटों और उपकरणों के माध्यम से जोड़ा जाता है।स्क्रू नट फ्लैंज, चाबियों या धागे के माध्यम से नट सीट से जुड़ा होता है।स्क्रू रॉड के दोनों सिरों पर बीयरिंग स्थापित करने के बाद, बीयरिंग को सर्क्लिप्स या लॉकिंग नट के साथ ठीक करें।जब बॉल स्क्रू काम कर रहा होता है, तो यह अक्षीय बल उत्पन्न करेगा और ऐसे बीयरिंगों की आवश्यकता होती है जो अक्षीय जोर का सामना कर सकें।
फ़ीड प्रणाली की कार्य सटीकता में सुधार करने के लिए, बॉल स्क्रू तंत्र में उच्च संचरण कठोरता होनी चाहिए।बॉल स्क्रू की कठोरता को बढ़ाने के अलावा, बॉल स्क्रू तंत्र को पर्याप्त कठोर समर्थन संरचना के साथ डिज़ाइन किया जाना चाहिए और सही ढंग से स्थापित किया जाना चाहिए।समर्थन संरचना की कठोरता को प्रभावित करने वाले कारकों में असर वाली सीट की कठोरता, असर वाली सीट और मशीन संरचना के बीच संपर्क क्षेत्र और असर की कठोरता शामिल है।
यूनिवर्सल बॉल स्क्रू, कोणीय संपर्क बॉल बेयरिंग का उपयोग पर्याप्त है।बॉल स्क्रू के दो सहायक शाफ्ट सिरों पर "आमने-सामने" बीयरिंग स्थापित करें।यदि यह विशेष उपकरण के लिए एक विशेष स्क्रू रॉड है, और यदि उपकरण स्थापना मैनुअल में विशेष बीयरिंग के उपयोग की आवश्यकता होती है, तो प्रासंगिक निर्देशों के अनुसार इकट्ठा करें।
बॉल स्क्रू की भार वहन क्षमता में, रेडियल और अक्षीय दोनों भार एक साथ मौजूद होते हैं, और बीयरिंग के चयन पर विचार किया जाना चाहिए।आम तौर पर उपयोग किए जाने वाले बीयरिंग जो एक साथ भार का सामना कर सकते हैं उनमें कोणीय संपर्क बीयरिंग और पतला रोलर बीयरिंग शामिल हैं।पहला शुष्क प्रकाश भार और उच्च गति वाले क्षेत्रों पर ध्यान केंद्रित करता है, जबकि दूसरा भारी भार और कम गति वाली स्थितियों पर ध्यान केंद्रित करता है।यह ध्यान दिया जाना चाहिए कि उपरोक्त दो प्रकार के बीयरिंग आम तौर पर जोड़े में उपयोग किए जाते हैं और एक दूसरे के सापेक्ष स्थापित होते हैं (आमने-सामने या पीछे से पीछे), जो स्क्रू रॉड के अक्षीय आंदोलन को सीमित कर सकता है।
बॉल स्क्रू बेयरिंग के लिए इंस्टॉलेशन निर्देश: इंस्टॉलेशन स्लीव का उपयोग करते हुए, स्लीव का व्यास बेयरिंग की आंतरिक रिंग के समान होता है, और आंतरिक रिंग को दबाने के लिए सामग्री एल्यूमीनियम या तांबे की स्लीव हो सकती है। यदि सहनशीलता तंग है या इंटरफेरेंस फिट टाइट है, बेयरिंग को गर्म किया जाना चाहिए।तीर के संपर्क कोण या बेयरिंग के अंदर रोलिंग तत्व को उसकी पूरी स्थिति में देखने पर ध्यान दें।आम तौर पर, इसे पीछे से पीछे या आमने-सामने जोड़ा जाता है, और अंत में लॉकिंग नट पर पेंच लगाया जाता है।ढीले लॉकिंग स्क्रू की स्थिति को संभालने के लिए रेट्रोरिफ्लेक्टर प्लेट्स या होल सेफ्टी रिंग का उपयोग किया जा सकता है।
बॉल स्क्रू विशेष रूप से कई लाभ प्रदान करता है:
| विशेषता | पैरामीटर |
|---|---|
| कम शोर और टिकाऊ | नट के साथ बॉल स्क्रू शाफ्ट, नट के साथ बॉल स्क्रू शाफ्ट, सिंगल नट बॉल स्क्रू शाफ्ट |
| व्यास | 12--50मिमी |
| कार्य विधि | अक्षीय गति के दौरान घूमना |
| वापसी विधि | अंत ब्लॉक और कमर नाली प्रकार |
| गतिशील भार क्षमता | 126 टन |
| कठोरता | 1314एन/उम--4956एन/उम |
| स्थापना छेद का व्यास | 11-17.5 मिमी |
| स्कू बॉल संरचना | उच्च गति और भारी भार |
| कमर नाली प्रकार | धातु, भारी भार के लिए उपयुक्त |
| संरचना | शाफ्ट, स्क्रू नट और बॉल बेयरिंग |
बॉल स्क्रू का व्यापक रूप से विभिन्न औद्योगिक मशीनरी के लिए उपयोग किया जा सकता है, जैसे सीएनसी मशीनिंग सेंटर, सीएनसी खराद, सीएनसी बिस्तर, सीआईसी तार काटने की मशीन, सीएनसी ड्रिलिंग मशीन, गैन्ट्री मिलिंग मशीन, लेजर प्रसंस्करण उपकरण, मार्किंग मशीन, सीएनसी उत्कीर्णन मशीन, ड्राइंग मशीन आईसी पैकेजिंग मशीन, सीआईसी डिस्चार्ज मशीनिंग मशीन, सीडब्ल्यूसी ग्राइंडिंग मशीन, ग्लास मशीनरी, कपड़ा मशीनरी, लकड़ी की मशीनरी, प्रिंटिंग और पैकेजिंग मशीनरी, पेट्रोलियम मशीनरी, धातुकर्म मशीनरी, तंबाकू मशीनरी आदि।
इसके अलावा, इसे इलेक्ट्रॉनिक मशीनरी, जैसे रोबोटिक आर्म, परीक्षण मशीनरी, माप उपकरण, XY प्लेटफ़ॉर्म, चिकित्सा उपकरण, फ़ैक्टरी स्वचालित उपकरण पर भी लागू किया जा सकता है।इस बीच, बॉल स्क्रू का उपयोग ट्रांसमिशन मशीनरी, मेटल हीट ट्रीटमेंट उपकरण, परमाणु प्रतिक्रिया उपकरण, एक्चुएटर्स और सपोर्ट एयरोस्पेस उद्योग के लिए किया जा सकता है, जैसे कि विमान फ्लैप एक्चुएटर, सीट एक्चुएटर, एयरपोर्ट इंस्टॉलेशन उपकरण, रेडियो एंटीना एक्चुएटर, दरवाजा और खिड़की नियंत्रण, मेडिकल बेड नियंत्रण, पार्किंग स्थल उपकरण आदि।
हमारारैखिक गति दिशानिर्देशभारी भार के साथ संगत होने के लिए डिज़ाइन किए गए हैं और धातु कमर नाली प्रकार से बने हैं।संरचना में एक शाफ्ट, एक स्क्रू नट और बॉल बेयरिंग शामिल हैं।हमारे उत्पाद 12 से 50 मिमी तक के व्यास और 10 मीटर की अधिकतम लंबाई के साथ आते हैं।595 टन की स्थिर भार क्षमता के साथ, हमारीरैखिक गति दिशानिर्देशनट, बॉल स्क्रू, रोल्ड बॉल स्क्रू और रैखिक गाइडवे के साथ बॉल स्क्रू शाफ्ट से बने होते हैं।
लीनियर मोशन गाइडवे को सावधानीपूर्वक पैक किया जाता है और ग्राहकों को सबसे कुशल और सुरक्षित तरीके से भेजा जाता है।हमारा स्टाफ यह सुनिश्चित करने में अत्यधिक सावधानी बरतता है कि उत्पाद ठीक से पैक किया गया है और सुरक्षित रूप से अपने गंतव्य तक पहुंचाया गया है।
हम परिवहन के दौरान उत्पाद को सर्वश्रेष्ठ बनाए रखने के लिए थर्मल-इंसुलेटेड पैकेजिंग सामग्री और सुरक्षात्मक कुशनिंग के संयोजन का उपयोग करते हैं।हम उत्पाद को प्रभाव और अन्य शारीरिक क्षति से बचाने के लिए बबल रैप, प्लास्टिक रैप और कुशनिंग के अन्य रूपों का उपयोग करते हैं।
हम यह सुनिश्चित करने के लिए विशेष ट्रैकिंग और निगरानी तकनीकों का भी उपयोग करते हैं कि हमारे ग्राहकों को उनका उत्पाद समय पर मिले।हमारा ट्रैकिंग सिस्टम हमें पैकेजिंग के बिंदु से लेकर उसके अंतिम गंतव्य तक उत्पाद की प्रगति की निगरानी करने की अनुमति देता है।
हम यह सुनिश्चित करने के लिए विश्वसनीय शिपिंग कंपनियों के साथ भी साझेदारी करते हैं कि हमारे ग्राहकों को उनके उत्पाद समय पर प्राप्त हों।हम यह सुनिश्चित करने के लिए सबसे विश्वसनीय शिपिंग तरीकों का उपयोग करते हैं कि हमारे ग्राहकों को उनके उत्पाद सुरक्षित रूप से प्राप्त हों।
