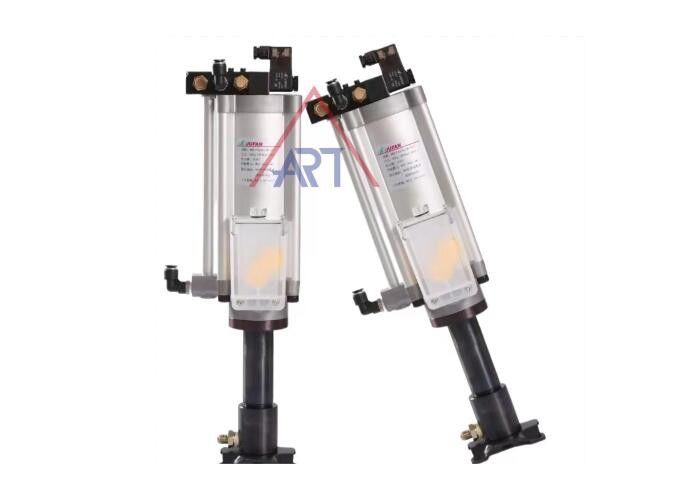

सुपरचार्ज्ड चाकू पंच एयर सिलेंडर कार्य तापमान 0ºC-60ºC चाकू से चाकू एक्सचेंज सुपर फास्ट

विशेषता:

1. यह घंटी प्रकार और प्रकार संचरण, आदि के लिए उपयुक्त है।
2. यह उत्पाद विशेष रूप से उच्च गति काटने की जरूरतों के लिए डिज़ाइन किया गया है।
3. काटने के लिए सीधे मुख्य शाफ्ट पर लगाया गया।

5. मशीन को क्लैम्पिंग टूल के ऊपरी और निचले ढीलेपन की स्थिति से पता लगाया जा सकता है, जिससे यांत्रिक उपकरण परिवर्तन की सटीकता और गति में सुधार होता है।

आर्डर फार्म

बीएमवी--10--यू--16--एम--70--एमए

1) 2) 3) 4) 5) 6)

उत्पाद वर्णन

1.काम का दबावपंप 0.4 मेगापास्कल (एमपीए) से 0.6 एमपीए की दबाव सीमा के भीतर काम कर सकता है। इसे 4 किलोग्राम-बल प्रति वर्ग सेंटीमीटर (kgf/cm²) से 6 kgf/cm² के रूप में भी व्यक्त किया जा सकता है। पंप को फ़िल्टर करने के लिए इस्तेमाल की जाने वाली संपीड़ित हवा भी इस दबाव सीमा के भीतर होनी चाहिए।

2.ट्रांसमिशन तेल:पंप को तेल के एक विशिष्ट श्यानता ग्रेड के साथ काम करने के लिए डिज़ाइन किया गया है, जो कि ISO VG32 या समकक्ष श्यानता ग्रेड है।
कार्य तापमान: पंप 0 डिग्री सेल्सियस से 60 डिग्री सेल्सियस के तापमान रेंज में काम कर सकता है।
मात्रा का विभाजन: पंप चार अलग-अलग मात्रा में तेल निकाल सकता है, जो 150cc, 110cc, 70cc और 50cc हैं।
वोल्टेज: पंप तीन अलग-अलग वोल्टेज स्तरों पर काम कर सकता है, जो DC24, AC110 और AC220 हैं।

प्रत्यक्ष ड्राइव स्पिंडल, मोटर अंतर्निर्मित स्पिंडल आदि के लिए उपयुक्त, उच्च गति काटने के लिए विशेष:
हाइड्रोलिक मोटर या स्पिंडल को प्रत्यक्ष ड्राइव अनुप्रयोगों में उपयोग के लिए डिज़ाइन किया गया है, जैसे कि मोटर अंतर्निर्मित स्पिंडल।

मोटर या स्पिंडल को विशेष रूप से उच्च गति की कटाई के लिए डिज़ाइन किया गया है, जो दर्शाता है कि यह अपने प्रदर्शन और विश्वसनीयता को बनाए रखते हुए उच्च गति पर काम करने में सक्षम है।

हमारा उत्पादन:

एहाइड्रोलिक सिलेंडर और पिस्टनहाइड्रोलिक सिस्टम में मुख्य घटक हैं, जिनका उपयोग यांत्रिक गति उत्पन्न करने और नियंत्रित करने के लिए विभिन्न उद्योगों में व्यापक रूप से किया जाता है। यहाँ प्रत्येक घटक का विवरण दिया गया है:

हायड्रॉलिक सिलेंडर:

हाइड्रोलिक सिलेंडर एक यांत्रिक प्रवर्तक है जो हाइड्रोलिक ऊर्जा को रैखिक यांत्रिक बल और गति में परिवर्तित करता है।
इसमें आमतौर पर एक बेलनाकार बैरल, एक पिस्टन, एक पिस्टन रॉड, सील और अंत कैप शामिल होते हैं।
सिलेंडर बैरल सिलेंडर का मुख्य भाग है, जिसमें पिस्टन स्थित होता है और यह पिस्टन के एक तरफ तरल पदार्थ को कार्य करने की अनुमति देता है।
पिस्टन और सील को सहारा और सुरक्षा प्रदान करने के लिए सिलेंडर बैरल के दोनों सिरों पर एंड कैप लगाए जाते हैं।
सील का उपयोग हाइड्रोलिक द्रव के रिसाव को रोकने और सिलेंडर के भीतर दबाव बनाए रखने के लिए किया जाता है।
हाइड्रोलिक सिलेंडर विभिन्न प्रकार के होते हैं, जिनमें एकल-अभिनय, द्वि-अभिनय, दूरबीनी और बहु-चरणीय सिलेंडर शामिल हैं, जिनमें से प्रत्येक अनुप्रयोग आवश्यकताओं के आधार पर अलग-अलग प्रयोजनों की पूर्ति करते हैं।
पिस्टन:

पिस्टन एक बेलनाकार घटक है जो सिलेंडर बैरल के अंदर आगे-पीछे चलता है।
यह आमतौर पर सिलेंडर की दीवार के खिलाफ एक तंग फिट सुनिश्चित करने के लिए सील के साथ फिट किया जाता है, जिससे हाइड्रोलिक द्रव का रिसाव रोका जा सके।
पिस्टन सिलेंडर को दो कक्षों में विभाजित करता है: रॉड साइड (जिसे ब्लाइंड साइड भी कहा जाता है) और विपरीत साइड (जिसे कैप साइड भी कहा जाता है)।
जब हाइड्रोलिक द्रव पर दबाव डाला जाता है और उसे सिलेंडर के एक ओर डाला जाता है, तो यह पिस्टन को धक्का देता है, जिससे लगाए गए बल की दिशा में रैखिक गति उत्पन्न होती है।

दोहरे अभिनय वाले सिलेंडरों में, हाइड्रोलिक दबाव को पिस्टन के दोनों ओर वैकल्पिक रूप से लागू किया जा सकता है, जिससे द्विदिशीय गति संभव हो जाती है।
हाइड्रोलिक सिलेंडर और पिस्टन मिलकर हाइड्रोलिक प्रणालियों का आधार बनते हैं, जो विभिन्न औद्योगिक अनुप्रयोगों, जैसे निर्माण उपकरण, विनिर्माण मशीनरी, कृषि मशीनरी आदि में यांत्रिक शक्ति के सटीक नियंत्रण और कुशल संचरण को सक्षम बनाते हैं।

हाइड्रोलिक सिलेंडर मूल बातें

हाइड्रोलिक सिलेंडर एक यांत्रिक एक्ट्यूएटर है जो हाइड्रोलिक ऊर्जा को रैखिक गति और बल में परिवर्तित करता है। शक्तिशाली रैखिक बल उत्पन्न करने में इसकी दक्षता के कारण, इसका निर्माण, विनिर्माण और ऑटोमोटिव सहित विभिन्न उद्योगों में व्यापक रूप से उपयोग किया जाता है। हाइड्रोलिक सिलेंडर की मूल बातें इस प्रकार हैं:

हाइड्रोलिक सिलेंडर के घटक

1. सिलेंडर बैरल:

   • बेलनाकार निकाय जिसमें पिस्टन और हाइड्रोलिक द्रव्य स्थित होता है।
   • इसमें हाइड्रोलिक द्रव के प्रवेश और निकास के लिए पोर्ट होते हैं।

2. पिस्टन:

   • बैरल के अंदर एक चलायमान घटक जो सिलेंडर को दो कक्षों में विभाजित करता है: रॉड साइड और कैप साइड।
   • पिस्टन में दो कक्षों के बीच तरल पदार्थ के रिसाव को रोकने के लिए सील लगी होती है।

3. पिस्टन रॉड:

   • पिस्टन से जुड़ी एक छड़ जो सिलेंडर बैरल से बाहर निकलती है।
   • उत्पन्न बल को बाह्य तंत्र तक संचारित करता है।

4. रॉड अंत और कैप अंत:

   • रॉड का सिरा वह स्थान है जहां पिस्टन रॉड सिलेंडर से बाहर निकलती है।
   • टोपी वाला सिरा छड़ वाले सिरे के विपरीत दिशा में होता है।

5. एंड कैप्स:

   • सिलेंडर बैरल के दोनों सिरों पर कैप, पिस्टन और पिस्टन रॉड असेंबली को सुरक्षित रखते हैं।
   • इनमें तरल पदार्थ के रिसाव को रोकने के लिए सील लगी होती है।

6. सील और गास्केट:

   • हाइड्रोलिक द्रव रिसाव को रोकने और सिलेंडर के भीतर दबाव बनाए रखने के लिए उपयोग किए जाने वाले घटक।
   • पिस्टन, पिस्टन रॉड और अंत कैप के आसपास सहित विभिन्न बिंदुओं पर स्थित।

7. बंदरगाह:

   • हाइड्रोलिक द्रव के प्रवेश और निकास के लिए सिलेंडर बैरल में छिद्र।
   • आमतौर पर, इसमें दो पोर्ट होते हैं: एक तरल पदार्थ के प्रवेश के लिए और दूसरा तरल पदार्थ के बाहर निकलने के लिए।

हाइड्रोलिक सिलेंडर के प्रकार

1. एकल-कार्य सिलेंडर:

   • हाइड्रोलिक द्रव पिस्टन के केवल एक तरफ कार्य करता है।
   • पिस्टन एक दिशा में चलता है, और एक बाह्य बल (जैसे, एक स्प्रिंग) उसे उसकी मूल स्थिति में वापस लाता है।

2. डबल-एक्टिंग सिलेंडर:

   • हाइड्रोलिक द्रव पिस्टन के दोनों ओर कार्य करता है, जिससे यह दोनों दिशाओं में गति कर सकता है।
   • अधिक बहुमुखी और आमतौर पर विभिन्न अनुप्रयोगों में उपयोग किया जाता है।

3. दूरबीन सिलेंडर:

   • इसमें कई नेस्टेड ट्यूबलर छड़ें होती हैं जो क्रमिक रूप से विस्तारित होती हैं।
   • एक कॉम्पैक्ट वापस ले ली लंबाई में एक लंबा स्ट्रोक प्रदान करता है।

4. टाई-रॉड सिलेंडर:

   • अंतिम कैप को अपने स्थान पर बनाए रखने के लिए टाई रॉड का उपयोग किया जाता है।
   • रखरखाव और मरम्मत में आसानी के कारण औद्योगिक अनुप्रयोगों में इनका प्रयोग आम है।

5. वेल्डेड सिलेंडर:

   • सिलेंडर बैरल को अंतिम कैप्स में वेल्ड किया जाता है, जिससे एक कॉम्पैक्ट और मजबूत डिजाइन मिलता है।
   • मोबाइल उपकरणों और भारी-भरकम अनुप्रयोगों में आम।

काम के सिद्धांत

1. हाइड्रोलिक द्रव इनपुट:

   • हाइड्रोलिक द्रव को इनलेट पोर्ट के माध्यम से सिलेंडर में पंप किया जाता है।

2. पिस्टन मूवमेंट:

   • हाइड्रोलिक द्रव का दबाव पिस्टन को बैरल के भीतर गति करने के लिए मजबूर करता है।
   • दोहरे अभिनय वाले सिलेंडर में, तरल पदार्थ पिस्टन के दोनों ओर से प्रवेश कर सकता है और उसे दोनों दिशाओं में धकेल सकता है।

3. बल संचरण:

   • पिस्टन रॉड उत्पन्न बल को बाह्य तंत्र तक पहुंचाता है।
   • हाइड्रोलिक द्रव प्रवाह और दबाव को विनियमित करके गति और बल को सटीक रूप से नियंत्रित किया जा सकता है।

4. द्रव आउटपुट:

   • पिस्टन के हिलने पर हाइड्रोलिक द्रव आउटलेट पोर्ट के माध्यम से सिलेंडर से बाहर निकल जाता है।

अनुप्रयोग

1. निर्माण उपकरण:

   • उत्खननकर्ता, लोडर और क्रेन भारी भार उठाने, खोदने और स्थानांतरित करने के लिए हाइड्रोलिक सिलेंडर का उपयोग करते हैं।

2. विनिर्माण मशीनरी:

   • प्रेस, इंजेक्शन मोल्डिंग मशीन और रोबोटिक भुजाएं सटीक और शक्तिशाली गति के लिए हाइड्रोलिक सिलेंडरों का उपयोग करती हैं।

3. मोटर वाहन उद्योग:

   • हाइड्रोलिक जैक, कार लिफ्टों और निलंबन प्रणालियों में उपयोग किया जाता है।

4. कृषि मशीनरी:

   • ट्रैक्टर, हार्वेस्टर और अन्य उपकरण विभिन्न कार्यों के लिए हाइड्रोलिक सिलेंडरों पर निर्भर होते हैं।

रखरखाव युक्तियाँ

1. नियमित निरीक्षण:

   • लीक, टूट-फूट और क्षति की जांच करें।
   • सील, रॉड और कनेक्शन का नियमित रूप से निरीक्षण करें।

2. स्वच्छता:

   • सुनिश्चित करें कि हाइड्रोलिक द्रव स्वच्छ और संदूषकों से मुक्त है।
   • फिल्टर का उपयोग करें और नियमित रूप से तरल पदार्थ बदलें।

3. स्नेहन:

   • घिसाव और घर्षण को कम करने के लिए गतिशील भागों का उचित स्नेहन।

4. उचित भंडारण:

   • क्षरण और क्षति को रोकने के लिए हाइड्रोलिक सिलेंडरों को स्वच्छ और सूखे वातावरण में रखें।

हाइड्रोलिक सिलेंडरों की मूल बातें समझने से विशिष्ट अनुप्रयोगों के लिए सही प्रकार का चयन करने और इष्टतम प्रदर्शन और दीर्घायु के लिए उनका रखरखाव करने में मदद मिलती है।

सामान्य प्रश्न

Q1: हम हमारे अपने कारखाने और सबसे अच्छी कीमत और सेवा प्रदान कर सकते हैं।

Q2: हम अनुकूलन या गैर मानक उत्पादों को स्वीकार करते हैं।

Q3: MOQ ग्राहक की जरूरतों पर निर्भर करता है, और बड़े पैमाने पर उत्पादन से पहले परीक्षण के आदेश का स्वागत करते हैं।

Q4: अगर कंपनी के पास स्टॉक है तो डिलीवरी का समय 7 दिन है, और अगर हमारे पास स्टॉक नहीं है तो 15-30 कार्य दिवस। हालाँकि, डिलीवरी का समय उत्पादों की मात्रा और आवश्यकताओं पर भी निर्भर करता है।

प्रश्न 5: कंपनी की भुगतान शर्तें टी/टी हैं।

प्रश्न 6: कंपनी नमूने उपलब्ध नहीं कराती है।

हाइड्रोलिक सिलेंडर और वायवीय सिलेंडर के बीच क्या अंतर है?

हाइड्रोलिक सिलेंडर और न्यूमेटिक सिलेंडर दोनों ही प्रकार के एक्ट्यूएटर हैं जिनका उपयोग यांत्रिक प्रणालियों में रैखिक गति और बल उत्पन्न करने के लिए किया जाता है। हालाँकि, वे अपने संचालन सिद्धांतों, अनुप्रयोगों और विशेषताओं के संदर्भ में काफी भिन्न हैं। यहाँ एक विस्तृत तुलना दी गई है:

परिचालन माध्यम

• हायड्रॉलिक सिलेंडर:

  • मध्यम:हाइड्रोलिक द्रव (तेल या अन्य असंपीडनीय तरल पदार्थ) का उपयोग करता है।
  • दबाव:उच्च दबाव पर संचालित होता है (आमतौर पर 1,000 से 10,000 psi).
  • संपीडनशीलता:हाइड्रोलिक तरल पदार्थ असंपीडनीय होते हैं, जिससे सटीक नियंत्रण और सुचारू संचालन मिलता है।

• वायवीय सिलेंडर:

  • मध्यम:संपीड़ित हवा या गैस का उपयोग करता है।
  • दबाव:निम्न दबाव पर संचालित होता है (आमतौर पर 80 से 150 psi).
  • संपीडनशीलता:वायु संपीडनीय होती है, जिसके कारण नियंत्रण कम सटीक होता है तथा "स्पिंगी" गति की संभावना होती है।

बल और गति

• हायड्रॉलिक सिलेंडर:

  • बल:उच्च परिचालन दबाव के कारण बहुत अधिक बल उत्पन्न हो सकता है।
  • रफ़्तार:द्रव गतिशीलता की प्रकृति और द्रव अशांति से बचने के लिए सावधानीपूर्वक नियंत्रण की आवश्यकता के कारण सामान्यतः धीमी गति।

• वायवीय सिलेंडर:

  • बल:कम परिचालन दबाव के कारण हाइड्रोलिक सिलेंडरों की तुलना में कम बल उत्पन्न करता है।
  • रफ़्तार:तरल पदार्थों की तुलना में वायु प्रवाह की त्वरित प्रतिक्रिया और कम प्रतिरोध के कारण आमतौर पर तेज गति होती है।

आकार और शक्ति घनत्व

• हायड्रॉलिक सिलेंडर:

  • आकार:उच्च दबाव के कारण समान मात्रा में बल उत्पादन के लिए अधिक कॉम्पैक्ट हो सकता है।
  • शक्ति घनत्व:उच्च शक्ति घनत्व, छोटे पदचिह्न में बड़े बल की आवश्यकता वाले अनुप्रयोगों के लिए उपयुक्त।

• वायवीय सिलेंडर:

  • आकार:आमतौर पर कम दबाव के कारण समान बल उत्पादन के लिए बड़ा।
  • शक्ति घनत्व:हाइड्रोलिक प्रणालियों की तुलना में कम शक्ति घनत्व।

नियंत्रण और परिशुद्धता

• हायड्रॉलिक सिलेंडर:

  • नियंत्रण:सटीक नियंत्रण और सुचारू संचालन प्रदान करता है, तथा सूक्ष्म समायोजन और सुचारू परिवर्तन की आवश्यकता वाले अनुप्रयोगों के लिए उपयुक्त है।
  • प्रतिक्रिया:अक्सर स्थिति और बल फीडबैक के लिए सेंसर के साथ एकीकृत किया जाता है।

• वायवीय सिलेंडर:

  • नियंत्रण:हवा की संपीडनशीलता के कारण यह कम सटीक है, लेकिन उचित वाल्विंग और सेंसर के साथ इसे अभी भी प्रभावी ढंग से नियंत्रित किया जा सकता है।
  • प्रतिक्रिया:इसे सेंसर से सुसज्जित किया जा सकता है, लेकिन हाइड्रोलिक्स के समान सटीकता का स्तर प्राप्त करना अधिक चुनौतीपूर्ण है।

रखरखाव और सुरक्षा

• हायड्रॉलिक सिलेंडर:

  • रखरखाव:लीक की जांच करने, तरल पदार्थ की गुणवत्ता बनाए रखने और सिस्टम की अखंडता सुनिश्चित करने के लिए नियमित रखरखाव की आवश्यकता होती है।
  • सुरक्षा:उच्च दबाव वाले तरल पदार्थ खतरनाक हो सकते हैं; रिसाव से पर्यावरण और सुरक्षा संबंधी समस्याएं उत्पन्न हो सकती हैं।

• वायवीय सिलेंडर:

  • रखरखाव:हाइड्रोलिक्स की तुलना में आम तौर पर कम रखरखाव की आवश्यकता होती है। हवा के गैर-खतरनाक होने के कारण लीक का प्रबंधन करना आसान है।
  • सुरक्षा:हवा के उपयोग के कारण यह अधिक सुरक्षित है; तथापि, अधिक दबाव के कारण अभी भी जोखिम उत्पन्न हो सकता है।

अनुप्रयोग

• हायड्रॉलिक सिलेंडर:

  • अनुप्रयोग:भारी-भरकम अनुप्रयोग जैसे निर्माण मशीनरी, औद्योगिक प्रेस, ऑटोमोटिव प्रणाली, तथा कोई भी अनुप्रयोग जिसमें उच्च बल और सटीक नियंत्रण की आवश्यकता होती है।
  • उदाहरण:उत्खनन मशीनें, हाइड्रोलिक प्रेस, विमान लैंडिंग गियर प्रणालियाँ।

• वायवीय सिलेंडर:

  • अनुप्रयोग:हल्के से मध्यम-ड्यूटी अनुप्रयोगों में जहां गति बल से अधिक महत्वपूर्ण है। स्वचालन, विनिर्माण, पैकेजिंग और सामग्री हैंडलिंग में आम।
  • उदाहरण:असेंबली लाइन, रोबोटिक भुजाएँ, पैकेजिंग मशीनें, वायवीय उपकरण।

लागत और स्थापना

• हायड्रॉलिक सिलेंडर:

  • लागत:हाइड्रोलिक प्रणाली और घटकों की जटिलता के कारण आमतौर पर प्रारंभिक लागत अधिक होती है।
  • स्थापना:अधिक जटिल स्थापना के लिए पम्प, जलाशय और द्रव लाइनों की आवश्यकता होती है।

• वायवीय सिलेंडर:

  • लागत:सामान्यतः प्रारंभिक लागत कम होती है तथा सिस्टम डिजाइन सरल होता है।
  • स्थापना:इसे स्थापित करना आसान और त्वरित है, इसके लिए केवल कंप्रेसर और एयर लाइन की आवश्यकता होती है।

सारांश

• हाइड्रोलिक सिलेंडरउच्च बल और सटीक नियंत्रण की आवश्यकता वाले अनुप्रयोगों के लिए उपयुक्त हैं, भले ही उन्हें अधिक रखरखाव की आवश्यकता होती है और उनकी परिचालन लागत अधिक होती है।
• वायवीय सिलेंडरऐसे अनुप्रयोगों के लिए आदर्श हैं जहां गति और सरलता अधिक महत्वपूर्ण हैं, तथा कम लागत पर सुरक्षित और रखरखाव में आसान समाधान प्रदान करते हैं।

हाइड्रोलिक और वायवीय सिलेंडरों के बीच चयन अनुप्रयोग की विशिष्ट आवश्यकताओं पर निर्भर करता है, जिसमें आवश्यक बल, गति, परिशुद्धता और पर्यावरणीय विचार शामिल हैं।
