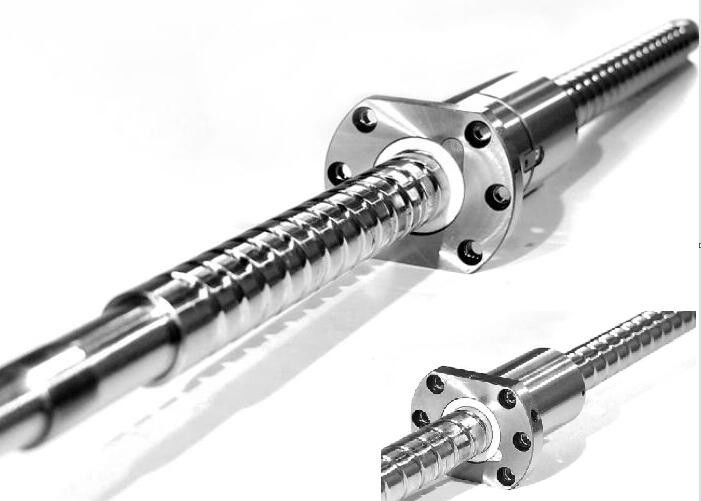

बॉल स्क्रू उपकरण और सटीक मशीनरी दोनों में आमतौर पर इस्तेमाल किया जाने वाला ट्रांसमिशन घटक है।इसका मुख्य कार्य घूर्णी गति को रैखिक गति या टॉर्क को अक्षीय दोहराया बल में परिवर्तित करना है, जबकि इसमें उच्च परिशुद्धता, उत्क्रमणीयता और दक्षता की विशेषताएं भी हैं।अपने छोटे घर्षण प्रतिरोध के कारण, बॉल स्क्रू का व्यापक रूप से विभिन्न औद्योगिक उपकरणों और सटीक उपकरणों में उपयोग किया जाता है।
समकालीन यांत्रिक उपकरणों में बियरिंग्स एक महत्वपूर्ण घटक हैं।इसका मुख्य कार्य यांत्रिक घूर्णन शरीर का समर्थन करना, इसके आंदोलन के दौरान घर्षण गुणांक को कम करना और इसकी घूर्णन सटीकता सुनिश्चित करना है।बॉल स्क्रू आमतौर पर 60° के संपर्क कोण के साथ स्क्रू के लिए एक विशेष समर्थन बीयरिंग से सुसज्जित होता है।इस बियरिंग में बड़ी असर क्षमता, कम गति और उच्च सटीकता है।आम तौर पर, स्थापना के दौरान बीयरिंगों को जोड़ने की आवश्यकता होती है।मशीन टूल के उपयोग के आधार पर विशिष्ट युग्मन विधि निर्धारित की जानी चाहिए।
फ़ीड प्रणाली की कार्य सटीकता में सुधार करने के लिए, बॉल स्क्रू तंत्र में उच्च संचरण कठोरता होनी चाहिए।बॉल स्क्रू की कठोरता को बढ़ाने के अलावा, बॉल स्क्रू तंत्र को पर्याप्त कठोर समर्थन संरचना के साथ डिज़ाइन किया जाना चाहिए और सही ढंग से स्थापित किया जाना चाहिए।समर्थन संरचना की कठोरता को प्रभावित करने वाले कारकों में असर वाली सीट की कठोरता, असर वाली सीट और मशीन संरचना के बीच संपर्क क्षेत्र और असर की कठोरता शामिल है।
यूनिवर्सल बॉल स्क्रू, कोणीय संपर्क बॉल बेयरिंग का उपयोग पर्याप्त है।बॉल स्क्रू के दो सहायक शाफ्ट सिरों पर "आमने-सामने" बीयरिंग स्थापित करें।यदि यह विशेष उपकरण के लिए एक विशेष स्क्रू रॉड है, और यदि उपकरण स्थापना मैनुअल में विशेष बीयरिंग के उपयोग की आवश्यकता होती है, तो प्रासंगिक निर्देशों के अनुसार इकट्ठा करें।
बॉल स्क्रू की भार वहन क्षमता में, रेडियल और अक्षीय दोनों भार एक साथ मौजूद होते हैं, और बीयरिंग के चयन पर विचार किया जाना चाहिए।आम तौर पर उपयोग किए जाने वाले बीयरिंग जो एक साथ भार का सामना कर सकते हैं उनमें कोणीय संपर्क बीयरिंग और पतला रोलर बीयरिंग शामिल हैं।पहला शुष्क प्रकाश भार और उच्च गति वाले क्षेत्रों पर ध्यान केंद्रित करता है, जबकि दूसरा भारी भार और कम गति वाली स्थितियों पर ध्यान केंद्रित करता है।यह ध्यान दिया जाना चाहिए कि उपरोक्त दो प्रकार के बीयरिंग आम तौर पर जोड़े में उपयोग किए जाते हैं और एक दूसरे के सापेक्ष स्थापित होते हैं (आमने-सामने या पीछे से पीछे), जो स्क्रू रॉड के अक्षीय आंदोलन को सीमित कर सकता है।
बॉल स्क्रू बियरिंग्स के लिए स्थापना निर्देश:
बॉल स्क्रू में उच्च दक्षता होती है, परीक्षण उपकरण और गुणवत्ता निरीक्षण प्रक्रिया के साथ 90% से अधिक उत्पाद दक्षता सुनिश्चित होती है।इसकी कम तापमान वृद्धि का श्रेय स्क्रू बॉल ट्रैक की बेहतर सतह गुणवत्ता और गेंद के सख्त आकार को दिया जाता है जो गेंद और ट्रैक के बीच सबसे कम घर्षण सुनिश्चित करता है।
पूर्व कसने और निकासी उन्मूलन से स्क्रू ड्राइव जोड़ी उच्च स्थिति सटीकता प्राप्त करती है।उत्कृष्ट डिज़ाइन और सावधानीपूर्वक निर्माण इस मशीन को 60M/मिनट से अधिक की उच्च गति पर विश्वसनीय रूप से संचालित करने में सक्षम बनाता है।इसके अलावा, उत्कृष्ट सामग्रियों के साथ प्रसंस्करण और पूर्व-कसने और निकासी उन्मूलन के माध्यम से स्क्रू रॉड और नट में कठोरता में सुधार किया जाता है।
पेंच और नट के बीच चिपचिपा घर्षण की अनुपस्थिति के कारण, ट्रांसमिशन में रेंगने की घटना समाप्त हो जाती है।इसके अलावा, एक विशेष धूल रोकथाम उपकरण नट सिरे पर डिज़ाइन किया गया है और ऑपरेशन के दौरान सामान्य रखरखाव की आवश्यकता होती है।अंत में, स्क्रू (उच्च कार्बन स्टील) और नट (मिश्र धातु स्टील) की सामग्री और सतह कठोरता HRC62 के सख्त नियंत्रण के कारण लंबी सेवा जीवन का आश्वासन दिया जाता है।
| उत्पाद संपत्ति | कीमत |
|---|---|
| स्थापना छेद का व्यास | 11-17.5 मिमी |
| स्थैतिक भार क्षमता | 595 टन |
| विशेषता | कम शोर और टिकाऊ |
| कार्य विधि | अक्षीय गति के दौरान घूमना |
| संरचना | शाफ्ट, स्क्रू नट और बॉल बेयरिंग |
| वापसी विधि | अंत ब्लॉक और कमर नाली प्रकार |
| गतिशील भार क्षमता | 126 टन |
| व्यास | 12--50मिमी |
| अंत ब्लॉक वापसी | प्लास्टिक, उच्च गति के लिए उपयुक्त |
| कठोरता | 1314एन/उम--4956एन/उम |
| लुढ़का हुआ गेंद पेंच | हाँ |
| बॉल बेयरिंग पेंच | हाँ |
| रोल्ड बॉल स्क्रू नट | हाँ |
बॉल स्क्रू के उपयोग के औद्योगिक मशीनरी क्षेत्र में व्यापक अनुप्रयोग हैं, जैसे सीएनसी मशीनिंग केंद्र, सीएनसी खराद, सीएनसी बेड, सीएनसी तार काटने की मशीन, सीएनसी ड्रिलिंग मशीन, गैन्ट्री मिलिंग मशीन, लेजर प्रोसेसिंग उपकरण, मार्किंग मशीन, सीएनसी उत्कीर्णन मशीन , ड्राइंग मशीन, आईसी पैकेजिंग मशीन, सीएनसी डिस्चार्ज मशीनिंग मशीन, सीडब्ल्यूसी ग्राइंडिंग मशीन, ग्लास मशीनरी, कपड़ा मशीनरी, वुडवर्किंग मशीनरी, प्रिंटिंग और पैकेजिंग मशीनरी, पेट्रोलियम मशीनरी, धातुकर्म मशीनरी और तंबाकू मशीनरी।
इसके अलावा, बॉल स्क्रू का उपयोग इलेक्ट्रॉनिक मशीनरी में भी किया जा सकता है, जैसे रोबोटिक हथियार, परीक्षण मशीनरी, मापने के उपकरण, XY प्लेटफ़ॉर्म, चिकित्सा उपकरण और अन्य फ़ैक्टरी स्वचालन उपकरण।ट्रांसमिशन मशीनरी जैसे धातु ताप उपचार उपकरण, परमाणु प्रतिक्रिया उपकरण और एक्चुएटर भी बॉल स्क्रू के उपयोग से लाभान्वित होते हैं।एयरोस्पेस उद्योग में, बॉल स्क्रू का उपयोग आमतौर पर विमान फ्लैप एक्चुएटर्स, सीट एक्चुएटर्स, एयरपोर्ट इंस्टॉलेशन उपकरण और रेडियो एंटीना एक्चुएटर्स में किया जाता है।
अंत में, बॉल स्क्रू का उपयोग दरवाजा-खिड़की नियंत्रण, चिकित्सा बिस्तर नियंत्रण और पार्किंग उपकरण में भी व्यापक रूप से किया जाता है।निष्कर्षतः, बॉल स्क्रू का उपयोग विभिन्न उद्योगों की अनेक मशीनों और उपकरणों पर लागू होता है।
लीनियर मोशन गाइडवेज़ को भारी भार का समर्थन करने के लिए नट के साथ बॉल स्क्रू शाफ्ट, और सिंगल नट बॉल स्क्रू और लीनियर मोशन स्क्रू के साथ डिज़ाइन किया गया है।इसकी स्थिर भार क्षमता 595 टन है, और कठोरता 1314N/um से 4956N/um है।स्थापना छेद का व्यास 11-17.5 मिमी है, और लंबाई 10 मीटर तक हो सकती है।
लीनियर मोशन गाइडवे को अतिरिक्त सुरक्षा के लिए बबल रैप या फोम पैडिंग के साथ सुरक्षात्मक कार्डबोर्ड बक्से में पैक किया जाता है।सभी पैकेजों पर उत्पाद का नाम और मात्रा स्पष्ट रूप से लेबल किया गया है।सभी पैकेजों को सावधानी से संभालना चाहिए।शिपिंग से पहले, यह सुनिश्चित करने के लिए सभी पैकेजों का निरीक्षण किया जाता है कि उत्पाद अच्छी स्थिति में है और परिवहन के लिए तैयार है।
लीनियर मोशन गाइडवे मानक ग्राउंड या एयर फ्रेट के माध्यम से भेजे जाते हैं।ग्राहक अपने परिवहन की व्यवस्था के लिए स्वयं जिम्मेदार हैं।प्राप्ति पर सभी पैकेजों का निरीक्षण किया जाना चाहिए और किसी भी क्षति की सूचना तुरंत वाहक को दी जानी चाहिए।
