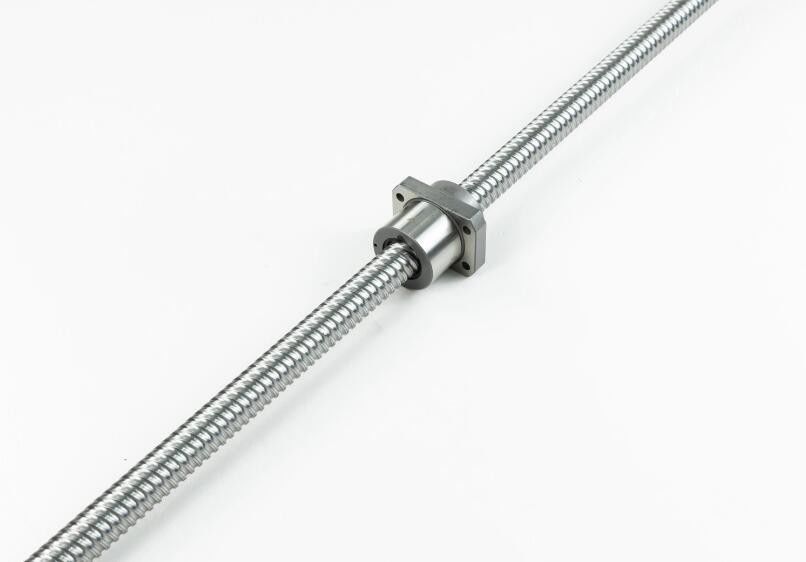

इसका मुख्य कार्य घूर्णी गति को रैखिक गति या टॉर्क को अक्षीय दोहराया बल में परिवर्तित करना है, जबकि इसमें उच्च परिशुद्धता, उत्क्रमणीयता और दक्षता की विशेषताएं भी हैं।अपने छोटे घर्षण प्रतिरोध के कारण, बॉल स्क्रू का व्यापक रूप से विभिन्न औद्योगिक उपकरणों और सटीक उपकरणों में उपयोग किया जाता है।
फ़ीड प्रणाली की कार्य सटीकता में सुधार करने के लिए, बॉल स्क्रू तंत्र में उच्च संचरण कठोरता होनी चाहिए।बॉल स्क्रू की कठोरता को बढ़ाने के अलावा, बॉल स्क्रू तंत्र को पर्याप्त कठोर समर्थन संरचना के साथ डिज़ाइन किया जाना चाहिए और सही ढंग से स्थापित किया जाना चाहिए।समर्थन संरचना की कठोरता को प्रभावित करने वाले कारकों में असर वाली सीट की कठोरता, असर वाली सीट और मशीन संरचना के बीच संपर्क क्षेत्र और असर की कठोरता शामिल है।
बॉल स्क्रू बियरिंग्स के लिए स्थापना निर्देश:
इंस्टॉलेशन स्लीव का उपयोग करते हुए, स्लीव का व्यास बेयरिंग की आंतरिक रिंग के समान होता है, और आंतरिक रिंग को दबाने के लिए सामग्री एल्यूमीनियम या तांबे की स्लीव हो सकती है। यदि सहनशीलता तंग है या हस्तक्षेप फिट तंग है, बेयरिंग को गरम किया जाना चाहिए.तीर के संपर्क कोण या बेयरिंग के अंदर रोलिंग तत्व को उसकी पूरी स्थिति में देखने पर ध्यान दें।आम तौर पर, इसे पीछे से पीछे या आमने-सामने जोड़ा जाता है, और अंत में लॉकिंग नट पर पेंच लगाया जाता है।स्क्रू के अंदर असर वाले हिस्सों को माउंट करने के लिए रेट्रोरिफ्लेक्टर का उपयोग नहीं किया जा सकता है।
बॉल स्क्रू में कई उत्कृष्ट विशेषताएं हैं।सबसे पहले, इसमें उच्च दक्षता है, जिसकी दर उत्कृष्ट परीक्षण उपकरण और गुणवत्ता निरीक्षण प्रक्रिया के कारण 90% से अधिक है।इसके अतिरिक्त, इसमें तापमान में कम वृद्धि होती है क्योंकि स्क्रू बॉल ट्रैक की बेहतर सतह गुणवत्ता और गेंद का सख्त आकार गेंद और ट्रैक के बीच सबसे कम घर्षण की गारंटी देता है।इसके अलावा, बॉल स्क्रू उच्च परिशुद्धता और उच्च गति के साथ आता है।इसकी ट्रांसमिशन जोड़ी कम तापमान वृद्धि और पूर्व कसने और निकासी उन्मूलन जैसे उपायों के कारण उच्च स्थिति सटीकता प्राप्त करती है, और यह 60M/मिनट से ऊपर उच्च गति पर विश्वसनीय रूप से काम कर सकती है।कठोरता के संदर्भ में, स्क्रू रॉड और नट को उत्कृष्ट सामग्रियों के साथ संसाधित किया गया है और पूर्व कसने और निकासी उन्मूलन से कठोरता में काफी सुधार होता है।इसके अलावा, इस उत्पाद में उच्च उत्क्रमणीयता है क्योंकि स्क्रू और नट के बीच चिपचिपा घर्षण नहीं होता है, और ट्रांसमिशन में रेंगने की घटना समाप्त हो जाती है।कम रखरखाव की पेशकश करते हुए, इस स्क्रू में नट सिरे पर एक विशेष धूल रोकथाम उपकरण होता है और ऑपरेशन के दौरान किसी सामान्य रखरखाव की आवश्यकता नहीं होती है।इसके अतिरिक्त, स्क्रू (उच्च कार्बन स्टील) और नट (मिश्र धातु स्टील) की सामग्री और सतह कठोरता HRC62 के सख्त नियंत्रण के कारण, यह एक लंबी सेवा जीवन प्रदान करता है।
| पैरामीटर | मान |
|---|---|
| वापसी विधि | अंत ब्लॉक और कमर नाली प्रकार |
| विशेषता | कम शोर और टिकाऊ |
| संरचना | शाफ्ट, स्क्रू नट और बॉल बेयरिंग |
| कार्य विधि | अक्षीय गति के दौरान घूमना |
| व्यास | 12--50मिमी |
| कठोरता | 1314एन/उम--4956एन/उम |
| स्थापना छेद का व्यास | 11-17.5 मिमी |
| कमर नाली प्रकार | धातु, भारी भार के लिए उपयुक्त |
| गतिशील भार क्षमता | 126 टन |
| स्कू बॉल संरचना | उच्च गति और भारी भार |
| लुढ़का हुआ गेंद पेंच | हाँ |
| निकला हुआ किनारा अखरोट के साथ बॉल स्क्रू शाफ्ट | हाँ |
| बॉल लीड पेंच | हाँ |
| भारी भार वहन | हाँ |
| कम शोर | हाँ |
बॉल स्क्रू एक मुख्य घटक है जिसका व्यापक रूप से कई उद्योगों में उपयोग किया जाता है, जैसे औद्योगिक मशीनरी, इलेक्ट्रॉनिक मशीनरी, ट्रांसमिशन मशीनरी, एयरोस्पेस उद्योग और बहुत कुछ।
औद्योगिक मशीनरी में, बॉल स्क्रू का व्यापक रूप से सीएनसी मशीनिंग केंद्रों, सीएनसी लेथ्स, सीएनसी बेड, सीडब्ल्यूसी ग्राइंडिंग मशीन, ग्लास मशीनरी, कपड़ा मशीनरी, वुडवर्किंग मशीनरी, प्रिंटिंग और पैकिंग मशीनरी, पेट्रोलियम मशीनरी, धातुकर्म मशीनरी, तंबाकू मशीनरी आदि में उपयोग किया जाता है। .
इलेक्ट्रॉनिक मशीनरी के लिए, बॉल स्क्रू का उपयोग अक्सर रोबोटिक हथियारों, परीक्षण मशीनरी, माप उपकरण, XY प्लेटफ़ॉर्म, चिकित्सा उपकरण, फ़ैक्टरी स्वचालन उपकरण और बहुत कुछ में किया जाता है।
इसके अलावा, बॉल स्क्रू का उपयोग ट्रांसमिशन मशीनरी में भी किया जाता है, जैसे धातु ताप उपचार उपकरण, परमाणु प्रतिक्रिया उपकरण और एक्चुएटर।एयरोस्पेस उद्योग के लिए, विमान फ्लैप एक्चुएटर, सीट एक्चुएटर और हवाई अड्डे के स्थापना उपकरण सभी बॉल स्क्रू की सहायता पर निर्भर हो सकते हैं।
इसके अलावा, इनका उपयोग आमतौर पर रेडियो एंटीना एक्चुएटर्स, दरवाजा और खिड़की नियंत्रण, चिकित्सा बिस्तर नियंत्रण, पार्किंग स्थल उपकरण, मसाज कुर्सियाँ आदि जैसे अन्य क्षेत्रों में भी किया जाता है।
हमारे लीनियर मोशन गाइडवे आपको आपके विशिष्ट अनुप्रयोगों के लिए विकल्पों की एक श्रृंखला प्रदान करने के लिए डिज़ाइन किए गए हैं, जिनमें शामिल हैं:
हम आपको सर्वोत्तम लीनियर मोशन दिशानिर्देश और सेवा प्रदान करने के लिए समर्पित हैं जो आपकी सटीक आवश्यकताओं से मेल खाती है।
