सैद्धांतिक आउटपुट बल की गणना

F1 = A1XP1X B दबाएं
PulI F2=A2XP2X B
A1 : धक्का पक्ष दबाया क्षेत्र (cm~) A1=nD/4=0.785D
A2 : खींच पक्ष दबाया क्षेत्र (cm ~ A2=n(Dd)/4=0.785(Dd
D: पिस्टन का व्यास ((cm)
d: छड़ी का व्यास ((cm)
P1: आगे धकेलने के लिए इनपुट दबाव (kgf/cm~)

P2: पीछे खींचने के लिए इनपुट दबाव (kf/cm~) :लोड अनुपात
नोट: 1. सिलेंडर का व्यावहारिक आउटपुट बल सैद्धांतिक बल से कम है।
2जब एक सिलेंडर नियमित रूप से चल रहा है, लोड अनुपात आमतौर पर 0 के रूप में चुना जाता है।8अन्यथा 0.6 का प्रयोग किया जाता है।
उदाहरण: मान लीजिए कि आउटपुट बल 1000 किलोग्राम है और कार्य दबाव 70 किलोग्राम / सेमी है। सिलेंडर का उपयुक्त छेद क्या है?
आउटपुट बल F=1000kg
कामकाजी दबाव P=70kgf/cm
भार अनुपातB=08
F,=A,XPXB
A,=F,/(P,X B)=1000/(70X0.8)=17.86cm
A=nD/4=0785D
तो..D'=17.86/0.785=22.75 सेमी
D=/22.75=4.8cm=48mm
उपयुक्त छेद का आकार 50 मिमी है

विशेषताएं:

1निकटता का संकेत चुंबकीय संवेदन द्वारा एक ट्यूब की सतह पर निकटता और पिस्टन में एम्बेडेड चुंबक के बीच पता लगाया जाता है।

2.प्रोमिटी के संकेत की स्थिति को सिलेंडर ट्यूब की सतह पर स्थित निकटता की स्थिति से निर्धारित किया जाता है।

3निकटता को आसानी से सेट और संरेखित किया जा सकता है जिससे डिजाइन और असेंबली में समय की बचत होती है।

4एमजीएचसी प्रेरक सिलेंडरों के बाहरी आयाम एचसी टाई-रड सिलेंडरों के समान हैं।

बंदरगाह और कश्ती की स्थिति

एसडी प्रकार	एलए प्रकार
मानक=A:इनपुट पोर्ट B:कुशन स्थिति D:चेक वाल्व स्थिति

उदाहरण के लिएःऑर्डर फॉर्म HCA70-LA-C-100X200-B-B-A के लिए

इनपुट पोर्ट=बी स्थिति

कुशन=एक स्थिति

कुशन की लंबाई

	बोर ((मिमी)	L	मैं
	३२-६३	20	10
	80--160	25	15
	180--224	30	27
	250	35	32

• यदि लोड के साथ सिलेंडर की गति 500 मिमी/सेकंड से अधिक हो,
• यदि चलती गति 750 मिमी/सेकंड से अधिक है,बाहरी गति घटाने वाले वाल्वों का उपयोग किया जाना चाहिए

आवेदनन केवल उत्पादन यांत्रिक मशीन उपकरण और धातु प्रसंस्करण उपकरण के लिए, लेकिन यह भी व्यापक रूप से स्टील के actuators, परमाणु ऊर्जा संयंत्र नियंत्रण, यात्री लिफ्ट, आदि में इस्तेमाल किया जा सकता है


प्रकार	प्रतीक	चित्रण	बेलो के साथ	गर्मी प्रतिरोधी	बोर ((मिमी)
					32,40,50,63,80,100,125,150,180,200,224,250

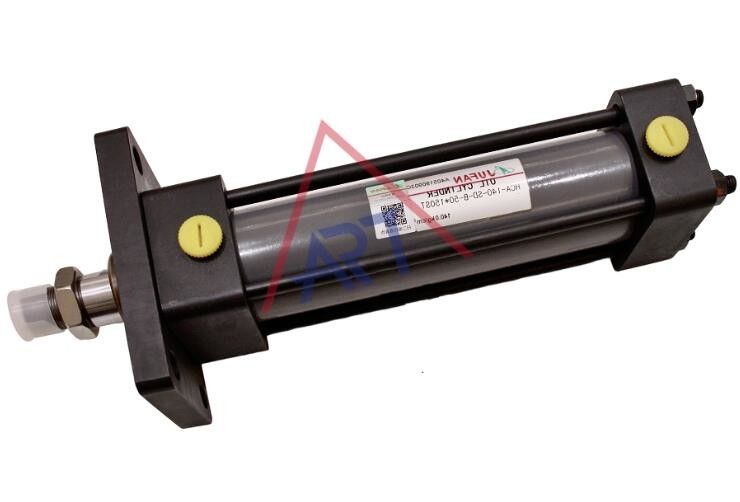

दोहरी अभिनय	एचसीए		एचसीए-एच	एचसीए-जे
डबल रॉड	एचसीसी		HCC-H	HCC-J
संरेखण के साथ डबल रॉड	एचसीडी		एचसीडी-एच	एचसीडी-जे

HC2--ए--70--    --एसडी--सी--100--200ST--    --    --    --    --    --

1) 2) 3) 4) 5) 6) 7) 8) 9) 10) 11) 12) 13)

आदेश देते समय आवश्यक सामग्री का निर्दिष्ट करना

(1)एनःएनबीआर

(2)V:F≤200°C

कारखाना:

 हाइड्रोलिक सिलेंडर का प्रयोग कहाँ किया जाता है?

हाइड्रोलिक सिलेंडर काफी बहुमुखी घटक हैं. आप उन्हें विभिन्न उद्योगों में विभिन्न अनुप्रयोगों में पा सकते हैं.

वे आम तौर पर निर्माण उपकरण जैसे खुदाई मशीनों और बुलडोजर में भारी भार ले जाने के लिए उपयोग किया जाता है। वे भी खेलते हैं

विनिर्माण प्रक्रियाओं में महत्वपूर्ण भूमिका निभाते हैं, जैसे धातु मुद्रांकन मशीनों और प्लास्टिक मोल्डिंग उपकरण।

कार ब्रेक और कार्यालय की कुर्सियों जैसी रोजमर्रा की चीजों में उन्हें देख सकते हैं। तो, चाहे आप निर्माण, विनिर्माण, या बस बैठे

आपकी डेस्क, वहाँ एक अच्छा मौका है वहाँ एक हाइड्रोलिक सिलेंडर पर्दे के पीछे काम कर रहा है!

हाइड्रोलिक सिलेंडर के तीन प्रकार क्या हैं?

हाइड्रोलिक सिलेंडरों के तीन मुख्य प्रकार हैं, जिनमें से प्रत्येक विशिष्ट अनुप्रयोगों और परिचालन स्थितियों के लिए डिज़ाइन किए गए हैंः

1.एकल-अभिनय हाइड्रोलिक सिलेंडर

• ऑपरेशन:एकल क्रियाशील सिलेंडर में, हाइड्रोलिक द्रव पिस्टन के केवल एक तरफ दबाव में रखा जाता है, आमतौर पर पिस्टन रॉड का विस्तार करने के लिए। वापसी गति या तो बाहरी बल द्वारा प्राप्त की जाती है,जैसे गुरुत्वाकर्षण या वसंत, जब दबाव छूट जाता है।
• अनुप्रयोग:इन सिलेंडरों का उपयोग आमतौर पर जैक, हाइड्रोलिक प्रेस और उठाने वाले उपकरणों जैसे अनुप्रयोगों में किया जाता है जहां वापसी बल उतना महत्वपूर्ण नहीं है या बाहरी कारकों द्वारा प्रदान किया जा सकता है।

2.डबल-एक्टिंग हाइड्रोलिक सिलेंडर

• ऑपरेशन:एक दोहरी क्रियाशील सिलेंडर में हाइड्रोलिक द्रव के लिए दो बंदरगाह होते हैंः एक पिस्टन रॉड को बढ़ाने के लिए और दूसरा इसे वापस लेने के लिए। हाइड्रोलिक द्रव पिस्टन के दोनों पक्षों पर बारी-बारी से दबाव में होता है,नियंत्रित विस्तार और वापस लेने की अनुमति देता है.
• अनुप्रयोग:ये अधिक बहुमुखी हैं और निर्माण उपकरण (जैसे, खुदाई मशीन), औद्योगिक मशीनरी और ऑटोमोटिव सिस्टम सहित मशीनरी की एक विस्तृत श्रृंखला में उपयोग किए जाते हैं,जहां दोनों दिशाओं में सटीक और लगातार आंदोलन की आवश्यकता होती है.

3.दूरबीन हाइड्रोलिक सिलेंडर

• ऑपरेशन:दूरबीन सिलेंडर में कई चरण या आस्तीन होते हैं जो क्रमिक रूप से विस्तारित होते हैं। वे आमतौर पर एकल-अभिनय होते हैं, लेकिन डबल-अभिनय संस्करण भी मौजूद होते हैं।ये सिलेंडर समान घुमावदार लंबाई के मानक सिलेंडरों की तुलना में बहुत अधिक स्ट्रोक की अनुमति देते हैं.
• अनुप्रयोग:दूरबीन सिलेंडर का उपयोग अक्सर उन अनुप्रयोगों में किया जाता है जहां स्थान सीमित है लेकिन एक लंबे स्ट्रोक की आवश्यकता होती है, जैसे कि डंप ट्रकों, क्रेन और सामग्री हैंडलिंग उपकरण में।

प्रत्येक प्रकार के हाइड्रोलिक सिलेंडर के अपने अनूठे फायदे हैं, जो इसे विभिन्न औद्योगिक और यांत्रिक अनुप्रयोगों के लिए उपयुक्त बनाते हैं।

हाइड्रोलिक वाल्व कैसे काम करते हैं

अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: क्या आप एक निर्माता या व्यापारिक कंपनी हैं?
हमारे पास अपना कारखाना है, इसलिए हम सबसे अच्छी कीमत के साथ-साथ पहली सेवा प्रदान कर सकते हैं।


Q2: क्या आप अनुकूलन या गैर मानक उत्पादों को स्वीकार करते हैं?
हाँ, हम ग्राहकों की आवश्यकता के अनुसार उत्पादों को अनुकूलित कर सकते हैं।


Q3: आपका MOQ क्या है?
MOQ हमारे ग्राहकों की जरूरतों पर निर्भर करता है। इसके अलावा, हम बड़े पैमाने पर उत्पादन से पहले परीक्षण आदेश का स्वागत करते हैं।


Q4: आपका डिलीवरी का समय कितना है?
आम तौर पर, अगर हमारे पास स्टॉक है तो डिलीवरी का समय 7 दिन है। अगर हमारे पास स्टॉक नहीं है, तो इसे 15-30 कार्य दिवसों की आवश्यकता होती है। और यह उत्पादों की मात्रा और आवश्यकताओं पर भी निर्भर करता है।


प्रश्न 5: आपकी भुगतान शर्तें क्या हैं?
टी/टी. यदि आपके कोई प्रश्न हैं, तो कृपया हमसे संपर्क करने में संकोच न करें।
