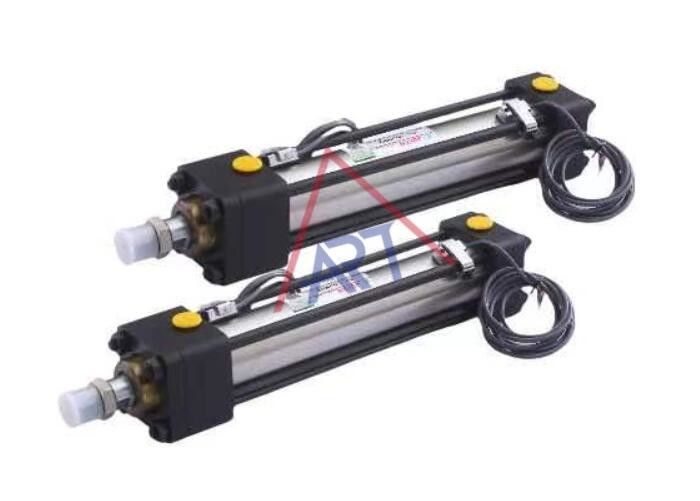

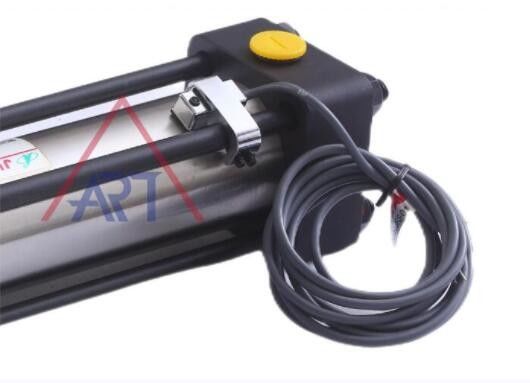

हाइड्रोलिक प्रेशर सिलेंडर डबल एक्टिंग, एनबीआर एडजस्टेबल स्ट्रोक इन एलाइनमेंट के साथ काम करता है

कार्य सिद्धांत का वर्णन:

इस हाइड्रोलिक सिलेंडर की दोहरी क्रिया की विशेषता का अर्थ है कि यह पिस्टन को दोनों दिशाओं में बढ़ाकर और वापस खींचकर बल लगा सकता है। यह दो हाइड्रोलिक बंदरगाहों के उपयोग से प्राप्त होता है,प्रत्येक छोर टोपी पर एक, जो हाइड्रोलिक द्रव को सिलेंडर में और बाहर बहने की अनुमति देते हैं।

जब हाइड्रोलिक द्रव एक बंदरगाह में पंप किया जाता है, यह एक दिशा में पिस्टन धक्का, सिलेंडर का विस्तार।यह विपरीत दिशा में पिस्टन धक्कासिलेंडर को वापस खींचने के लिए टाई रॉड सुनिश्चित करते हैं कि सिलेंडर इकट्ठा इन आंदोलनों के दौरान स्थिर रहे।

डबल-एक्टिंग टाई-रड हाइड्रोलिक सिलेंडर का उपयोग निर्माण उपकरण, कृषि मशीनरी और औद्योगिक मशीनरी सहित कई प्रकार के अनुप्रयोगों में किया जाता है।वे अपनी स्थायित्व के लिए पसंद किए जाते हैं, शक्ति और बहुमुखी प्रतिभा।

स्ट्रोक की गणनाः

उदाहरण के लिए: एक सिलेंडर में 80 मिमी का बोर, 45 मिमी का रॉड, एफए प्रकार के साथ रॉड एंड और 100 किलोग्राम एफ / सेमी 2 का कामकाजी दबाव होता है

उत्तर: 1. एफए प्रकार के आधार पर, तालिका 1 से पता चलता है

2n = 2 और तालिका 2 के साथ, L को 1980 मिमी के रूप में पाया जा सकता है।

3एफए प्रकार और बाहरी आयामों के आधार पर

l=F+W+H+CA=24+35+18+75=152 मिमी

4.max.storke S=L ̇l=1980-152=1828 मिमी

प्रकार	स्थिति	गुणांक	प्रकार	स्थिति	गुणांक
एलए LB		चौथाई	एफ.बी.		चौथाई
		2			2
		2			2
एफए		चौथाई
		2	टीसी		1
		4	सीए
S=L-l S=स्ट्रोक ((मिमी) L: अधिकतम स्ट्रोक की लंबाई ((मिमी) l:मिन.स्ट्रोक की लंबाई ((मिमी)

संरेखण चरणः

1.लॉक नट को घड़ी के संकेत के विपरीत दिशा में चौथाई सर्कल के साथ घुमाएं।

2.आनुपातिक पेंच को समायोजित करने के लिए हेक्स. कुंजी का उपयोग करना B:

1)घड़ी की दिशा में, छड़ी की गति धीमी हो जाएगी

2) विपरीत दिशा में, रॉड गति ऊपर हो जाएगा।

3संरेखण के बाद, संरेखण शिकंजा को ठीक करने के लिए हेक्साड्रन वेरच का उपयोग करें और फिर संभव को रोकने के लिए कुशन नट सी को कसें।

कुशन सील से रिसाव D

4. ताला अखरोट कस A

बंदरगाह और कुशन की स्थिति

एसडी प्रकार	एलए प्रकार
मानक=A:इनपुट पोर्ट B:कुशन स्थिति D:चेक वाल्व स्थिति

उदाहरण के लिएःऑर्डर फॉर्म HCA70-LA-C-100X200-B-B-A के लिए

इनपुट पोर्ट=बी स्थिति

कुशन=एक स्थिति

कुशन की लंबाई

	बोर ((मिमी)	L	मैं
	३२-६३	20	10
	80--160	25	15
	180--224	30	27
	250	35	32

• यदि लोड के साथ सिलेंडर की गति 500 मिमी/सेकंड से अधिक हो,
• यदि चलती गति 750 मिमी/सेकंड से अधिक है,बाहरी गति घटाने वाले वाल्वों का उपयोग किया जाना चाहिए

आवेदनन केवल उत्पादन यांत्रिक मशीन उपकरण और धातु प्रसंस्करण उपकरण के लिए, लेकिन यह भी व्यापक रूप से स्टील के actuators, परमाणु ऊर्जा संयंत्र नियंत्रण, यात्री लिफ्ट, आदि में इस्तेमाल किया जा सकता है

प्रकार	प्रतीक	चित्रण	बेलो के साथ	गर्मी प्रतिरोधी	बोर ((मिमी)
					32,40,50,63,80,100,125,150,180,200,224,250
दोहरी अभिनय	एचसीए		एचसीए-एच	एचसीए-जे
डबल रॉड	एचसीसी		HCC-H	HCC-J
संरेखण के साथ डबल रॉड	एचसीडी		एचसीडी-एच	एचसीडी-जे

HC2--ए--70-- --एसडी--सी--100--200ST-- -- -- -- -- --

1) 2) 3) 4) 5) 6) 7) 8) 9) 10) 11) 12) 13)

ऑर्डर करते समय आवश्यक सामग्री निर्दिष्ट करना

(1)एनःएनबीआर

(2)V:F≤200°C

कारखाना:

हाइड्रोलिक सिलेंडर को क्यों बांधना चाहिए?

टाई रॉड हाइड्रोलिक सिलेंडर हाइड्रोलिक सिलेंडरों का एक विशिष्ट डिजाइन है जो सिलेंडर को एक साथ रखने के लिए टाई रॉड के उपयोग की विशेषता है।यहाँ कुछ कारण हैं कि टाई रॉड हाइड्रोलिक सिलेंडर आम तौर पर उपयोग किया जाता है:

लागत प्रभावी डिजाइनःटाई रॉड सिलेंडर आमतौर पर वेल्डेड या थ्रेडेड बॉडी सिलेंडर की तुलना में अधिक लागत प्रभावी हैं। टाई रॉड संरचनात्मक समर्थन प्रदान करते हैं,एक सरल और अधिक किफायती निर्माण की अनुमति देता है.

आसान रखरखाव और मरम्मत:टाई रॉड डिजाइन आसान रखरखाव और मरम्मत की सुविधा देता है। क्षति या रखरखाव की आवश्यकता के मामले में, टाई रॉड को आसानी से हटाया जा सकता है,पूरे सिलेंडर को अलग किए बिना आंतरिक घटकों तक पहुँच की अनुमति देता है.

मॉड्यूलरता: टाई रॉड सिलेंडर अक्सर मॉड्यूलर डिजाइन में होते हैं, जिससे व्यक्तिगत घटकों को प्रतिस्थापित करना या विशिष्ट भागों को अपग्रेड करना आसान हो जाता है। यह मॉड्यूलरता तेजी से और अधिक लागत प्रभावी मरम्मत में योगदान दे सकती है।

बहुमुखी प्रतिभा:टाई रॉड सिलेंडर विभिन्न आकारों और विन्यासों में उपलब्ध हैं, जिससे वे विभिन्न अनुप्रयोगों के लिए बहुमुखी होते हैं। उन्हें विभिन्न विनिर्देशों और आवश्यकताओं के लिए आसानी से अनुकूलित किया जा सकता है।

उच्च दबाव रेटिंग: टाई रॉड सिलेंडर उच्च दबाव अनुप्रयोगों को संभालने में सक्षम हैं। टाई रॉड संरचनात्मक अखंडता जोड़ते हैं,इन सिलेंडरों को सुरक्षा या प्रदर्शन को खतरे में डाले बिना उच्च दबाव का सामना करने की अनुमति देता है.

अनुप्रयोगों की विस्तृत श्रृंखलाःटाई रॉड हाइड्रोलिक सिलेंडर औद्योगिक मशीनरी, निर्माण उपकरण और सामग्री हैंडलिंग प्रणालियों सहित अनुप्रयोगों के एक व्यापक स्पेक्ट्रम के लिए उपयुक्त हैं।

अनुकूलन: निर्माता विशेष अनुप्रयोग आवश्यकताओं, जैसे स्ट्रोक लंबाई, बोर आकार और माउंट विकल्पों को पूरा करने के लिए टाई रॉड हाइड्रोलिक सिलेंडर को आसानी से अनुकूलित कर सकते हैं।यह लचीलापन उन्हें विभिन्न औद्योगिक जरूरतों के अनुकूल बनाता है.

जबकि टाई रॉड सिलेंडरों के अपने फायदे हैं, यह एक हाइड्रोलिक सिलेंडर डिजाइन का चयन करते समय आवेदन की विशिष्ट आवश्यकताओं पर विचार करने के लिए आवश्यक है।परिचालन की स्थितियाँ, और बजट की कमी सबसे उपयुक्त हाइड्रोलिक सिलेंडर प्रकार के चयन को प्रभावित करेगी।
