उत्पत्ति के प्लेस:
जियांगसू, चीन
ब्रांड नाम:
Jufan
प्रमाणन:
TUV
मॉडल संख्या:
एमजीएचसी-ए-140-एसडी-बी-50-200
संपर्क करें
वीडियो
वीडियो
वीडियो
वीडियो
विवरण:

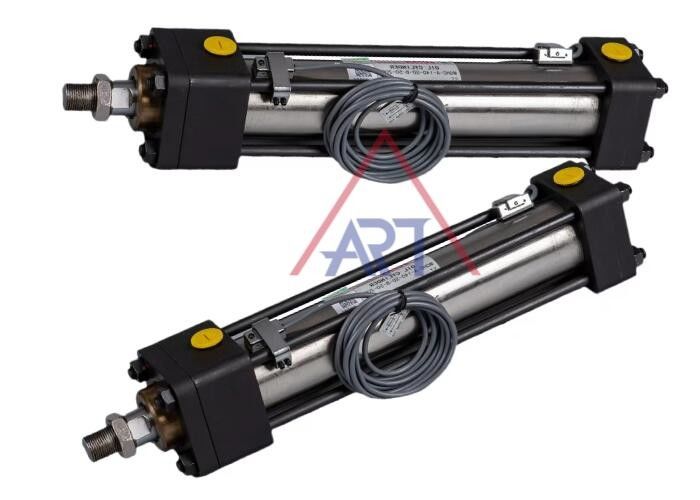

1एक नली की सतह पर स्थित निकटता सेंसर चुंबकीय संवेदन का उपयोग करके पिस्टन में एम्बेडेड चुंबक से एक संकेत का पता लगाता है।
2निकटता सेंसर के संकेत की स्थिति सिलेंडर ट्यूब की सतह पर निकटता सेंसर की स्थिति से निर्धारित होती है।
3निकटता सेंसर को आसानी से सेट और संरेखित किया जा सकता है, जिससे डिजाइन और असेंबली प्रक्रियाओं के दौरान समय की बचत होती है।
4एमजीएचसी प्रेरक सिलेंडरों के बाहरी आयाम एचसी टाई-रड सिलेंडरों के समान हैं।
निकटता सेटिंग
ब्रैकेट का उपयोग करना बैंड का उपयोग करना
■जब पिस्टन आगे बढ़ता है,एक स्थिति सक्रिय करने के लिए,A और A के बीच की दूरी
बी को"सक्रिय संवेदन क्षेत्र" कहा जाता है
■जब पिस्टन A स्थिति से C स्थिति में पीछे की ओर बढ़ रहा है,सेंसर अभी भी "ऑन" है, दूरी
A और C के बीच "संवेदन अंतर" कहा जाता है।
आदेश प्रपत्र
एमजीएचसी-ए--70--H--एफए--सी--80X100--बी--Y--25 मिमी--1--Tn--ए--बी--1
1 2 3 4 5 6 7 8 9 10 11 12 13 15
| एमजीएचसीःइंडक्टिव टाई-रॉड सिलेंडर | |
| 1) प्रकार |
A: दोहरी अभिनय C:डबल रॉड |
| 2)कामकाजी दबाव |
70:70 किलोग्राम वज़न/सेमी2 140: 140 किलोग्राम वज़न/सेमी2 |
| 3)प्रदर्शन रिक्तः (मानक उपयोग) |
H: नीचे के साथ (नोट:"स्थान"यदि उपयोग नहीं किया जाता है) |
| 4)माउंटिंग प्रकार | एसडी/एफए/एफबी/सीए/सीबी/एलए/एलबी/टीए/टीसी |
| 5)छड़ी का आकार |
C: C वर्ग B: B वर्ग
नोटः 1.मानकःHC-70+C वर्ग की छड़ी
|
| 6)ट्यूब बोर ((मिमी) | 32,40,50,63,80,100,125,150,180,200,224,250 |
| 7)स्ट्रोक ((मिमी) | अधिकतम स्ट्रोक = अधिकतम स्ट्रोक की लंबाई-मिन. स्ट्रोक की लंबाई |
| 8)कशन का रिक्त स्थानः |
1)स्थानःकोई तकिया नहीं
2)B:दोनों छोरों पर तकिया
3)R: छड़ी कवर पर कुशन
4)H:हेड कवर पर कुशन |
| 9)कनेक्टर Y |
1) Y:Y कनेक्टर 2)I:I कनेक्टर |
| 10)स्ट्रोक संरेखण | केवल आगे की ओर संरेखण और संरेखित लंबाई < या = स्ट्रोक लंबाई |
| 11)स्पेस। |
(1)JFS-01 (2)JFS-01CC (3)JFS-01AA (4)JFS-01BB
|
| 12)सेंसर और मात्रा |
1) T:2 तार,2 मीटर पी:पीएनपी3 तार, 2 मीटर एनःएनपीएन3 तार,2 मीटर 2)n:प्रमाण |
| 13)पोर्ट की स्थिति | एनबीआर (मानक प्रयोग),2: पीयू 3:एफपीएम |
| 14)कशन की स्थिति | |
| 15)पैकिंग |
1) 1:PU ((मानक प्रयोग) 2) 2:एनबीआर 3) 3:FPM |
कुशन की लंबाई
|
बोर ((मिमी) | L | मैं |
| ३२-६३ | 20 | 10 | |
| 80--160 | 25 | 15 | |
| 180--224 | 30 | 27 | |
| 250 | 35 | 32 |
आवेदनन केवल उत्पादन यांत्रिक मशीन उपकरण और धातु प्रसंस्करण उपकरण के लिए, लेकिन यह भी व्यापक रूप से स्टील के actuators, परमाणु ऊर्जा संयंत्र नियंत्रण, यात्री लिफ्ट, आदि में इस्तेमाल किया जा सकता है
| प्रकार | प्रतीक | चित्रण | बेलो के साथ | गर्मी प्रतिरोधी | बोर ((मिमी) |
|
|
32,40,50,63,80,100,125,150,180,200,224,250 | |||
| दोहरी अभिनय | एचसीए | |
एचसीए-एच | एचसीए-जे | |
| डबल रॉड | एचसीसी | |
HCC-H | HCC-J | |
| संरेखण के साथ डबल रॉड | एचसीडी | |
एचसीडी-एच | एचसीडी-जे |
कारखाना:
हाइड्रोलिक रैम क्यों?
हाइड्रोलिक राम्स हाइड्रोलिक दबाव को यांत्रिक बल में परिवर्तित करने की क्षमता के कारण विभिन्न अनुप्रयोगों में शक्तिशाली और बहुमुखी उपकरणों के रूप में कार्य करते हैं।यहाँ कुछ कारण हैं कि हाइड्रोलिक राम आम तौर पर उपयोग किया जाता है:
सरल और मजबूत डिजाइनःहाइड्रोलिक रामन का सरल और मजबूत डिजाइन होता है, जिसमें पिस्टन और सिलेंडर होते हैं। यह सादगी उनकी विश्वसनीयता और रखरखाव में आसानी में योगदान देती है।
उच्च शक्ति आउटपुट: हाइड्रोलिक राम्स अपने आकार के लिए महत्वपूर्ण बल उत्पन्न कर सकते हैं। पिस्टन पर लागू हाइड्रोलिक दबाव के परिणामस्वरूप एक शक्तिशाली रैखिक बल होता है, जिससे वे उच्च बल की आवश्यकता वाले कार्यों के लिए उपयुक्त होते हैं.
बहुमुखी प्रतिभा:हाइड्रोलिक राम निर्माण, विनिर्माण, कृषि, और अधिक सहित उद्योगों की एक विस्तृत श्रृंखला में अनुप्रयोग पाते हैं। वे उठाने के लिए इस्तेमाल किया जा सकता है, धक्का, खींचने, प्रेस,और झुकने अनुप्रयोगों.
कॉम्पैक्ट आकारःहाइड्रोलिक राम अपेक्षाकृत कॉम्पैक्ट आकार में पर्याप्त बल प्रदान कर सकते हैं। यह सीमित स्थान वाले अनुप्रयोगों में विशेष रूप से फायदेमंद है या जहां एक कॉम्पैक्ट डिजाइन पसंद किया जाता है।
सटीक नियंत्रण:हाइड्रोलिक सिस्टम राम की गति पर सटीक नियंत्रण प्रदान करते हैं। हाइड्रोलिक दबाव को समायोजित करके गति और बल को नियंत्रित किया जा सकता है, विभिन्न कार्यों में सटीकता प्रदान करता है।
अनुकूलन क्षमता: हाइड्रोलिक रैम को मौजूदा हाइड्रोलिक सिस्टम में आसानी से एकीकृत किया जा सकता है, जिससे विभिन्न सेटिंग्स में अनुकूलन और बहुमुखी प्रतिभा की अनुमति मिलती है।वे अधिक जटिल अनुप्रयोगों के लिए बड़े हाइड्रोलिक सेटअप का हिस्सा हो सकते हैं.
दक्षताःराम्स सहित हाइड्रोलिक प्रणालियां ऊर्जा संचरण में अपनी दक्षता के लिए जानी जाती हैं। वे शक्ति के महत्वपूर्ण नुकसान के बिना लंबी दूरी पर बल प्रेषित कर सकती हैं।
सुरक्षा: हाइड्रोलिक राम्स को सुरक्षा सुविधाओं के साथ डिज़ाइन किया गया है, जैसे कि दबाव राहत वाल्व, अतिभार को रोकने और सुरक्षित संचालन सुनिश्चित करने के लिए।इससे वे विभिन्न कार्य परिस्थितियों में विश्वसनीय और सुरक्षित होते हैं.
कम रखरखाव: हाइड्रोलिक राम्स में उपयोग की जाने वाली सरल डिजाइन और टिकाऊ सामग्री कम रखरखाव आवश्यकताओं में योगदान देती है। नियमित रखरखाव कार्य आमतौर पर सरल होते हैं, डाउनटाइम को कम करते हैं।
लागत-प्रभावःहाइड्रोलिक राम अक्सर काफी बल की आवश्यकता वाले अनुप्रयोगों के लिए लागत प्रभावी समाधान होते हैं। उनकी दक्षता, स्थायित्व और बहुमुखी प्रतिभा उन्हें कई उद्योगों में पसंदीदा विकल्प बनाती है।
चाहे वह निर्माण उपकरण, औद्योगिक मशीनरी या अन्य अनुप्रयोगों में हो, हाइड्रोलिक राम विभिन्न यांत्रिक आंदोलनों को दक्षता और सटीकता के साथ संचालित करने में महत्वपूर्ण भूमिका निभाते हैं।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: क्या आप एक निर्माता या व्यापारिक कंपनी हैं?
हमारे पास अपना कारखाना है, इसलिए हम सबसे अच्छी कीमत के साथ-साथ पहली सेवा प्रदान कर सकते हैं।
Q2: क्या आप अनुकूलन या गैर मानक उत्पादों को स्वीकार करते हैं?
हाँ, हम ग्राहकों की आवश्यकता के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
Q3: आपका MOQ क्या है?
MOQ हमारे ग्राहकों की जरूरतों पर निर्भर करता है। इसके अलावा, हम बड़े पैमाने पर उत्पादन से पहले परीक्षण आदेश का स्वागत करते हैं।
Q4: आपका डिलीवरी का समय कितना है?
आम तौर पर, अगर हमारे पास स्टॉक है तो डिलीवरी का समय 7 दिन है। अगर हमारे पास स्टॉक नहीं है, तो इसे 15-30 कार्य दिवसों की आवश्यकता होती है। और यह उत्पादों की मात्रा और आवश्यकताओं पर भी निर्भर करता है।
प्रश्न 5: आपकी भुगतान शर्तें क्या हैं?
टी/टी. यदि आपके कोई प्रश्न हैं, तो कृपया हमसे संपर्क करने में संकोच न करें।
