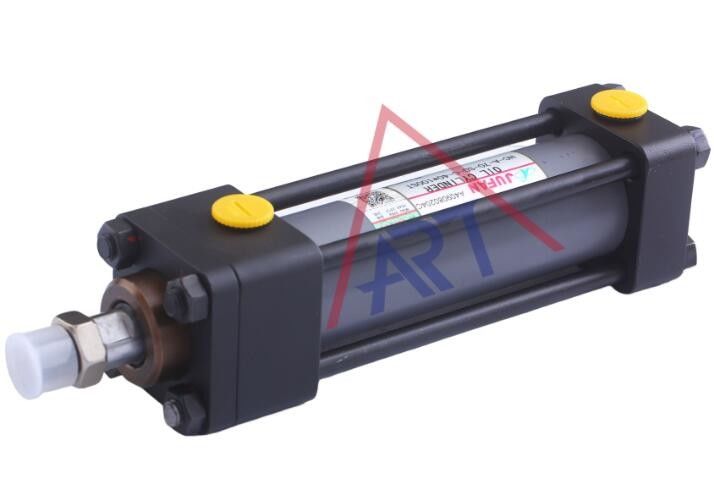

बोर 40 मिमी डबल टाई रॉड्स हाइड्रोलिक दबाव संरेखण स्ट्रोक 100 मिमी दबाव 70 किग्रा/सेमी³

हाइड्रोलिक सिलेंडर का समायोजन और परीक्षण

सबसे पहले, सिलेंडर के अंदर के कामकाजी दबाव को लगभग (0.5-1) एमपीए तक कम करें। फिर, पिस्टन रॉड को प्रतिवर्ती गति करने दें और निकास के लिए निकास प्लग खोलें।

खोलने की विधि इस प्रकार है:

जब पिस्टन अपने स्ट्रोक के अंत तक पहुँचता है, तब जब दबाव बढ़ता है, तब एग्जॉस्ट प्लग खोलें और वापसी शुरू होने से पहले इसे तुरंत बंद करें।आप एक सींसिंग ध्वनि सुन सकते हैंजब हवा पूरी तरह से बाहर निकल जाती है, तो बाहर छिड़का हुआ तेल साफ हो जाता है। निकास की पूर्णता को नग्न आंख से आंका जा सकता है।

यदि हाइड्रोलिक सिलेंडर एक समायोज्य बफरिंग डिवाइस से लैस है, और पिस्टन गति में है, तो पहले थ्रॉटल वाल्व को कम प्रवाह दर वाली स्थिति में सेट करें,और फिर धीरे-धीरे जब तक आवश्यकताओं को पूरा कर रहे हैं गैस पोर्ट के आकार को समायोजित.

उपरोक्त समायोजन कार्य करने के अतिरिक्त, विभिन्न सील घटकों में तेल रिसाव की जांच करना आवश्यक है और क्या कनेक्शन भागों के बोल्ट ढीले हैं,दुर्घटनाओं को रोकने के लिए.

हाइड्रोलिक सिलेंडर के उपयोग के आधार पर नियमित निरीक्षण समय निर्धारित करें और निरीक्षण रिकॉर्ड रखें।

1. निकास यंत्र का समायोजनः

2. बफरिंग डिवाइस का समायोजनः

3. हाइड्रोलिक सिलेंडर के विभिन्न भागों का निरीक्षणः

4. नियमित निरीक्षण:

संरेखण चरणः

1.लॉक नट को घड़ी के संकेत के विपरीत दिशा में चौथाई सर्कल के साथ घुमाएं।

2.आनुपातिक पेंच को समायोजित करने के लिए हेक्स. कुंजी का उपयोग करना B:

1)घड़ी की दिशा में, छड़ी की गति धीमी हो जाएगी

2) विपरीत दिशा में, रॉड गति ऊपर हो जाएगा।

3संरेखण के बाद, संरेखण शिकंजा को ठीक करने के लिए हेक्साड्रन वेरच का उपयोग करें और फिर संभव होने से बचने के लिए कुशन नट सी को कसें

कुशन सील से रिसाव D

4. ताला अखरोट कस A

बंदरगाह और कुशन की स्थिति

एसडी प्रकार	एलए प्रकार
मानक=A:इनपुट पोर्ट B:कुशन स्थिति D:चेक वाल्व स्थिति

उदाहरण के लिएःऑर्डर फॉर्म HCA70-LA-C-100X200-B-B-A के लिए

इनपुट पोर्ट=बी स्थिति

कुशन=एक स्थिति

कुशन की लंबाई

	बोर ((मिमी)	L	मैं
	३२-६३	20	10
	80--160	25	15
	180--224	30	27
	250	35	32

• यदि लोड के साथ सिलेंडर की गति 500 मिमी/सेकंड से अधिक हो,
• यदि चलती गति 750 मिमी/सेकंड से अधिक है,बाहरी गति घटाने वाले वाल्वों का उपयोग किया जाना चाहिए

आवेदनन केवल उत्पादन यांत्रिक मशीन उपकरण और धातु प्रसंस्करण उपकरण के लिए, लेकिन यह भी व्यापक रूप से इस्पात के actuators, परमाणु ऊर्जा संयंत्र नियंत्रण, यात्री लिफ्ट, आदि में इस्तेमाल किया जा सकता है


प्रकार	प्रतीक	चित्रण	बेलो के साथ	गर्मी प्रतिरोधी	बोर ((मिमी)
					32,40,50,63,80,100,125,150,180,200,224,250
दोहरी अभिनय	एचसीए		एचसीए-एच	एचसीए-जे
डबल रॉड	एचसीसी		HCC-H	HCC-J
संरेखण के साथ डबल रॉड	एचसीडी		एचसीडी-एच	एचसीडी-जे

HC2--ए--70--    --एसडी--सी--100--200ST--    --    --    --    --    --

1) 2) 3) 4) 5) 6) 7) 8) 9) 10) 11) 12) 13)

ऑर्डर करते समय आवश्यक सामग्री निर्दिष्ट करना

(1)एनःएनबीआर

(2)V:F≤200°C

कारखाना:

हाइड्रोलिक सिलेंडर बोर क्या है?

हाइड्रोलिक सिलेंडर का बोर सिलेंडर बैरल के आंतरिक व्यास को संदर्भित करता है। यह वह उद्घाटन है जिसके माध्यम से पिस्टन सिलेंडर के अंदर आगे और पीछे चलता है।छेद का आकार एक महत्वपूर्ण पैरामीटर है क्योंकि यह सीधे हाइड्रोलिक प्रणाली के बल और गति को प्रभावित करता है.

हाइड्रोलिक सिलेंडर विनिर्देशों में, छेद अक्सर इंच या मिलीमीटर में व्यक्त किया जाता है। उदाहरण के लिए, यदि एक हाइड्रोलिक सिलेंडर का छेद आकार 2 इंच है,इसका मतलब है कि सिलेंडर बैरल का आंतरिक व्यास 2 इंच है.

पिस्टन क्षेत्रफल की गणना के लिए छेद का आकार जानना बहुत आवश्यक है, जैसा कि हमने पहले चर्चा की थी, हाइड्रोलिक सिलेंडर द्वारा प्रयुक्त बल को निर्धारित करने के लिए आवश्यक है।
