उत्पत्ति के प्लेस:
जियांगसू, चीन
ब्रांड नाम:
Jufan
प्रमाणन:
CE
मॉडल संख्या:
एचसीए-140-एसडी-बी-50*150एसटी
संपर्क करें
वीडियो
वीडियो
वीडियो
वीडियो

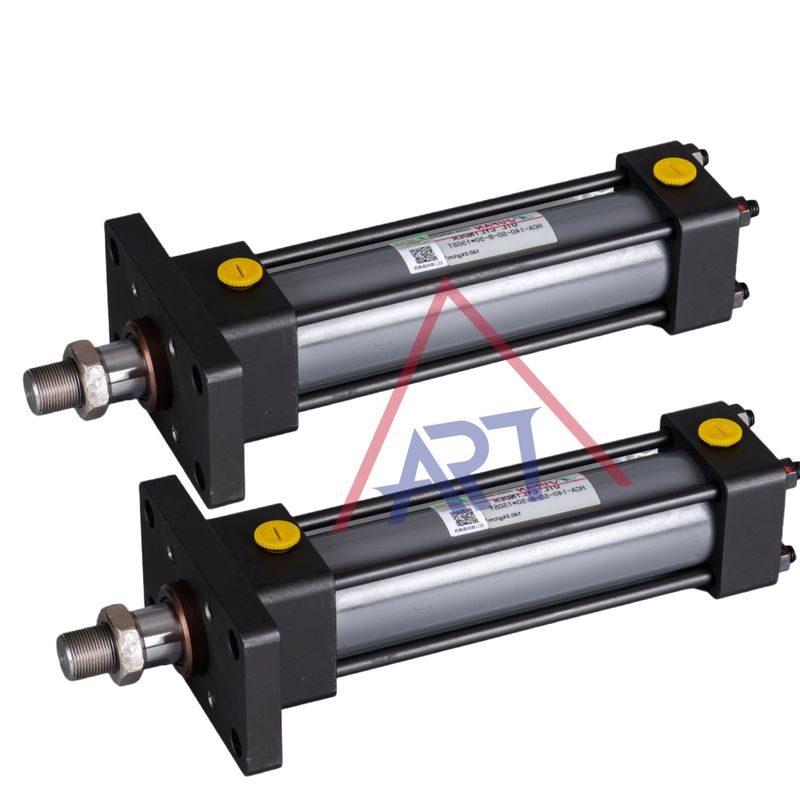

विवरण:
सिलेंडर दो मुख्य घटकों से बना होता हैः सिलेंडर बैरल और पिस्टन असेंबली।
सिलेंडर बैरल एक लंबा, बेलनाकार ट्यूब होता है जो आमतौर पर स्टील या अन्य टिकाऊ सामग्री से बना होता है।
पिस्टन असेंबली पिस्टन, पिस्टन रॉड और पिस्टन सील सहित घटकों का एक सेट है।
जब हाइड्रोलिक द्रव को सिलेंडर के एक छोर में दबाया जाता है, तो यह पिस्टन को विपरीत दिशा में धकेलता है।
पिस्टन रॉड सिलेंडर बैरल से बाहर निकलता है, जिससे सिलेंडर को स्थानांतरित किए जा रहे भार से जोड़ने का साधन उपलब्ध होता है।
जब सिलेंडर के दूसरे छोर में द्रव को मजबूर किया जाता है, तो पिस्टन असेंबली विपरीत दिशा में चलती है, जिससे पिस्टन रॉड वापस ले जाता है।
डबल-एक्टिंग टाई-रड हाइड्रोलिक सिलेंडर आमतौर पर विभिन्न औद्योगिक अनुप्रयोगों में उपयोग किए जाते हैं, जैसे कि निर्माण उपकरण, कृषि मशीनरी और विनिर्माण मशीनरी में।
इनका उपयोग अक्सर भारी भार उठाने, सामग्री या उपकरण को धकेलने या खींचने और मशीनरी या वाहन चलाने जैसे कार्यों के लिए किया जाता है।
हाइड्रोलिक सिलेंडर कैसे काम करता है?
एक हाइड्रोलिक सिलेंडर का संचालन हाइड्रोलिक ऊर्जा को यांत्रिक बल और गति में परिवर्तित करने से संबंधित है। यहाँ इसका चरण-दर-चरण विवरण दिया गया हैः
सिलेंडर और पिस्टन सेटअप: एक हाइड्रोलिक सिलेंडर में एक बेलनाकार बैरल, पिस्टन और पिस्टन रॉड होते हैं। पिस्टन सिलेंडर को दो कक्षों में विभाजित करता हैः रॉड साइड और कैप साइड।
हाइड्रोलिक द्रव आपूर्ति: प्रणाली हाइड्रोलिक द्रव से भरी होती है, आमतौर पर तेल। एक हाइड्रोलिक पंप द्रव को दबाव में रखता है, हाइड्रोलिक लाइनों के माध्यम से दबाव वाले तेल का प्रवाह बनाता है।
द्रव ग्रहण और दबाव निर्माण: दबाव वाले हाइड्रोलिक द्रव को सिलेंडर कक्षों में से किसी एक में निर्देशित किया जाता है, या तो छड़ी के पक्ष में या ढक्कन के पक्ष में, आवेदन के आधार पर।यह पिस्टन पर दबाव लागू करता है.
पिस्टन आंदोलन: दबाव पिस्टन को आवेदन की आवश्यकताओं के अनुसार दिशा में आगे बढ़ने के लिए मजबूर करता है। यदि द्रव को छड़ी के पक्ष पर लगाया जाता है, तो पिस्टन पिस्टन छड़ी को बढ़ाता है।यदि द्रव को ढक्कन की ओर लगाया जाता है, पिस्टन रॉड को वापस खींचता है।
रैखिक गतिःपिस्टन की रैखिक गति को उपयोगी यांत्रिक कार्य में बदल दिया जाता है। इस गति को विभिन्न कार्य करने के लिए उपयोग किया जा सकता है, जैसे उठाना, धक्का देना, खींचना या झुकना,विशिष्ट आवेदन के आधार पर.
द्रव वापसी: पिस्टन के हिलने के बाद पिस्टन के विपरीत तरफ स्थित हाइड्रोलिक द्रव को जलाशय में वापस जाने दिया जाता है। इससे हाइड्रोलिक चक्र पूरा हो जाता है।
नियंत्रण वाल्वःहाइड्रोलिक द्रव की दिशा और प्रवाह हाइड्रोलिक प्रणाली के भीतर वाल्वों द्वारा नियंत्रित किया जाता है। ये वाल्व पिस्टन की गति और, परिणामस्वरूप, भार की दिशा और गति को नियंत्रित करते हैं.
हाइड्रोलिक सिलेंडरों के पीछे मुख्य सिद्धांत पास्कल का नियम है,जिसमें कहा गया है कि किसी बंद द्रव पर लगाए गए दबाव में कोई भी परिवर्तन द्रव के सभी भागों और उसके कंटेनर की दीवारों में अपरिवर्तित रूप से प्रसारित होता हैहाइड्रोलिक सिलेंडरों के संदर्भ में, यह नियम यह सुनिश्चित करता है कि पिस्टन पर लगाए गए बल को हाइड्रोलिक द्रव के माध्यम से प्रेषित किया जाता है, जिसके परिणामस्वरूप पिस्टन की वांछित रैखिक गति होती है।
आंतरिक संरचना और भाग का नाम
| पद | भाग का नाम | मात्रा | पद | भाग का नाम | मात्रा |
| 1 | रॉड कवर | 1 | 11 | चेक और वेंटिलेशन वाल्व | 2 |
| 2 | सिर ढांकना | 1 | 12 | धूल सील | 1 |
| 3 | पिस्टन रॉड | 1 | 13 | रॉड ओ-रिंग | 1 |
| 4 | ट्यूब | 1 | 14 | छड़ी पैकिंग | 1 |
| 5 | पिस्टन | 1 | 15 | कवर ओ-रिंग | 2 |
| 6 | छड़ी कुशन | 1 | 16 | कुशन ओ-रिंग | 1 |
| 7 | सिर का तकिया | 1 | 17 | पिस्टन ओ-रिंग | 1 |
| 8 | टाई-रड | 4 | 18 | पिस्टन पैकिंग | 2 |
| 9 | टाई-रॉड नट | 8 | 19 | कुशन वाशर | 2 |
| 10 | कुशन संरेखण वाल्व | 2 | 20 | वाल्व ओ-रिंग | 2 |
HC2--ए--70-- --एसडी--सी--100--200ST-- -- -- -- -- --
1) 2) 3) 4) 5) 6) 7) 8) 9) 10) 11) 12) 13)
| HC2:टी-रॉड हाइड्रोलिक सिलेंडर | |
| 1) प्रकार |
A: दोहरी अभिनय C:डबल रॉड |
| 2)कामकाजी दबाव |
70:70 किलोग्राम वज़न/सेमी2 140: 140 किलोग्राम वज़न/सेमी2 |
| 3)प्रदर्शन रिक्तः (मानक उपयोग) | H: नीचे के साथ J:गर्मी/ क्षरण प्रतिरोधी ((उच्चतम तापमान 200°C है) |
| 4)माउंटिंग प्रकार | एसडी/एफए/एफबी/सीए/सीबी/एलए/एलबी/टीए/टीसी |
| 5)छड़ी का आकार |
C: C वर्ग B: B वर्ग
नोटः 1मानकःHC-70+C वर्ग की छड़ी
|
| 6)बोरा ((मिमी) | 32,40,50,63,80,100,125,150,180,200,224,250 |
| 7)स्ट्रोक ((मिमी) | अधिकतम स्ट्रोक = अधिकतम स्ट्रोक की लंबाई-मिन. स्ट्रोक की लंबाई |
| 8)कशन का रिक्त स्थानः |
कोई कुशन नहीं
बी:दोनो तरफ तकिया
R: छड़ी कवर पर कुशन
H:हेड कवर पर कुशन |
| 9)कनेक्टर Y |
Y:Yकनेक्टर I:I कनेक्टर |
| 10)स्ट्रोक संरेखण | |
|
11)पोर्ट की स्थिति |
|
| 12) कुशन की स्थिति | |
| 13)तेल सील सामग्री रिक्त | एनबीआर (मानक प्रयोग),2: पीयू 3:एफपीएम |
बाहरी आयाम
| उबाऊ | डीएच | सीएफ | YG |
| 80 | 10 | 79 | 20 |
| 85 | 10 | 84 | 20 |
| 90 | 10 | 89 | 20 |
| 100 | 12 | 99 | 24 |
| 112 | 12 | 109 | 24 |
| 125 | 12 | 124 | 24 |
| 140 | 12 | 139 | 24 |
नीचे ((HC2-A-H) के साथ)
ऑर्डर करते समय आवश्यक सामग्री निर्दिष्ट करना
(1)एनःएनबीआर
(2)V:F≤200°C
| उबाऊ | एक्स |
| 32.40.50 | 1/3.5xस्ट्रोक+45 |
| 63.80.100 | 1/4xस्ट्रोक+55 |
| 125.150180.200 | 1/5xस्ट्रोक+65 |
| 224.250 | 1/6xस्ट्रोक+80 |
आवेदनः
थ्रीडी प्रिंटर / पैकिंग मशीन / गैर मानक मशीन / मैकेनिकल आर्म / मास्क मशीन / सीएनसी मशीन
चिप माउंटर/मेडिकल उपकरण/ऑटोमेशन
कारखाना:
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: क्या आप एक निर्माता या व्यापारिक कंपनी हैं?
हमारे पास अपना कारखाना है, इसलिए हम सबसे अच्छी कीमत के साथ-साथ पहली सेवा प्रदान कर सकते हैं।
Q2: क्या आप अनुकूलन या गैर मानक उत्पादों को स्वीकार करते हैं?
हाँ, हम ग्राहकों की आवश्यकता के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
Q3: आपका MOQ क्या है?
MOQ हमारे ग्राहकों की जरूरतों पर निर्भर करता है। इसके अलावा, हम बड़े पैमाने पर उत्पादन से पहले परीक्षण आदेश का स्वागत करते हैं।
Q4: आपका डिलीवरी का समय कितना है?
आम तौर पर, अगर हमारे पास स्टॉक है तो डिलीवरी का समय 7 दिन है। अगर हमारे पास स्टॉक नहीं है, तो इसे 15-30 कार्य दिवसों की आवश्यकता होती है। और यह उत्पादों की मात्रा और आवश्यकताओं पर भी निर्भर करता है।
प्रश्न 5: आपकी भुगतान शर्तें क्या हैं?
टी/टी. यदि आपके कोई प्रश्न हैं, तो कृपया हमसे संपर्क करने में संकोच न करें।
